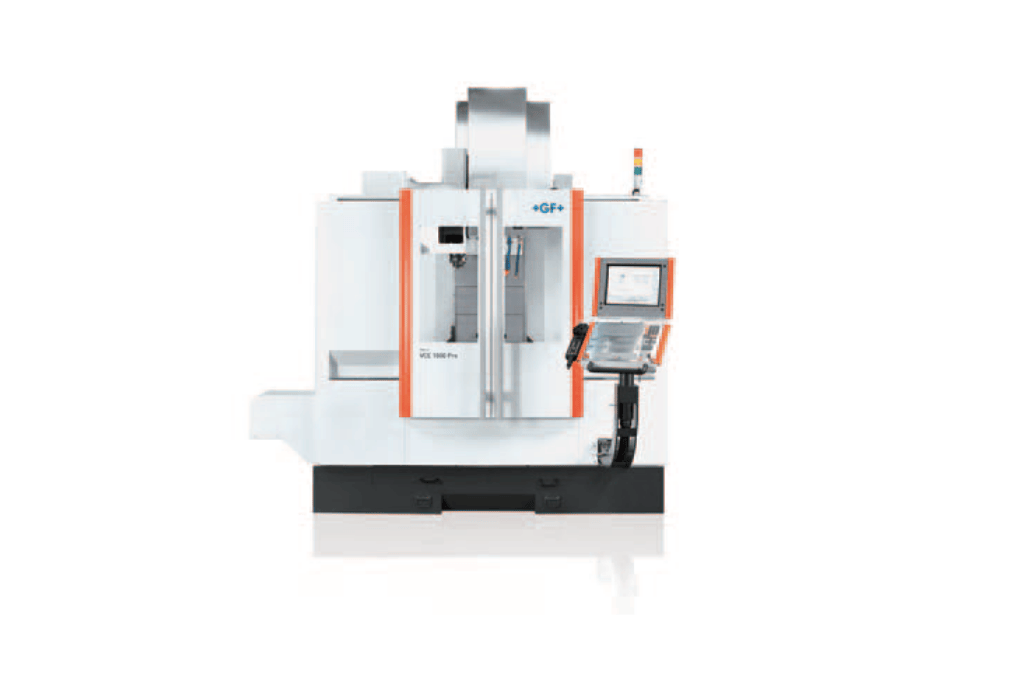

Mikron VCE 1000 Pro GF Machining Solutions
| Producent/dystrybutor | GF Machining Solutions Sp. z o.o. Aleja Krakowska 81 Sękocin Nowy 05-090 Raszyn / Warszawa www.gfms.com/country_PL/pl |
||
| Model obrabiarki | Mikron VCE 1000 Pro | ||
| Zastosowanie podstawowe obrabiarki | Standardowa | ||
| Typ/napęd wrzeciona | Pasek/motowrzeciono (in-line spindle) | ||
| Zakres prędkości obrotowych napędu głównego (min.- maks.) | 10 000, 16 000 min-1 | ||
| Moc maksymalna wrzeciona dla 40% S6 | 18,5 kW | ||
| Moment dla wrzeciona dla 40% S6 | 149 Nm | ||
| Rodzaj stożka we wrzecionie | ISO 40, HSK-A63 | ||
| Maksymalna odległość wrzeciona od stołu | |||
| Rodzaje napędu posuwowego | Śrubowe | ||
| Opcja 3,5; 4 lub 5 osi | Tak, maszyna wyposażona w software i hardware niezbędny do zainstalowania stołu obrotowego (4. oś) | ||
| Przesuwy w osiach [mm] | 1020 x 560 x 600 mm | ||
| Posuw szybki [m/min] | 40 m/min | ||
| Maksymalny posuw roboczy [m/min] | 40 m/min | ||
| Maksymalne wymiary gabarytowe przedmiotu obrabianego (detalu) | |||
| Wymiary stołu roboczego [mm] | 1000 x 560 mm | ||
| Maksymalna masa przedmiotu obrabianego (detalu) | 1350 kg | ||
| Liczba gniazd narzędziowych w magazynie | 24/40/60 | ||
| Czas wymiany narzędzia | 6 s | ||
| Układ sterowania | Heidenhain TNC 620 | ||
| Przygotowanie układu sterowania do standardu STEP-NC | |||
| Nominalna dokładność pozycjonowania (±) | 8 μm | ||
| Sonda narzędziowa (jest/brak/jaki rodzaj) | Dotykowa lub laserowa | ||
| Sonda przedmiotowa (jest/brak/jaki rodzaj) | Dotykowa | ||
| Automatyzacja obsługi przedmiotów obrabianych – paletyzacja |  |
||
| Liczba palet w magazynie | Zależy od systemu paletowego | ||
| Preferowane systemy paletowe | Np. System 3R Dynafix, MacroMagnum | ||
| Automatyzacja obsługi przedmiotów obrabianych – wydzielony dostęp do strefy obróbkowej. | Tak | ||
| Automatyzacja obsługi przedmiotów obrabianych – dostosowanie dla stanowisk z robotem przemysłowym | |
||
| Rodzaje chłodzenia narzędzia | Chłodzenie przez narzędzie | ||
| Wymiary gabarytowe obrabiarki [cm] | 2270 x 3477 x 2865 mm | ||
| Masa obrabiarki [kg] | 6500 kg | ||
| Korpus - rodzaj materiału | Żeliwo meehanite | ||
| Uwagi dodatkowe | Inteligentne moduły Smart Machine, system ochrony przed kolizją wrzeciona – MSP, system zdalnego wsparcia serwisowego rConnect |
