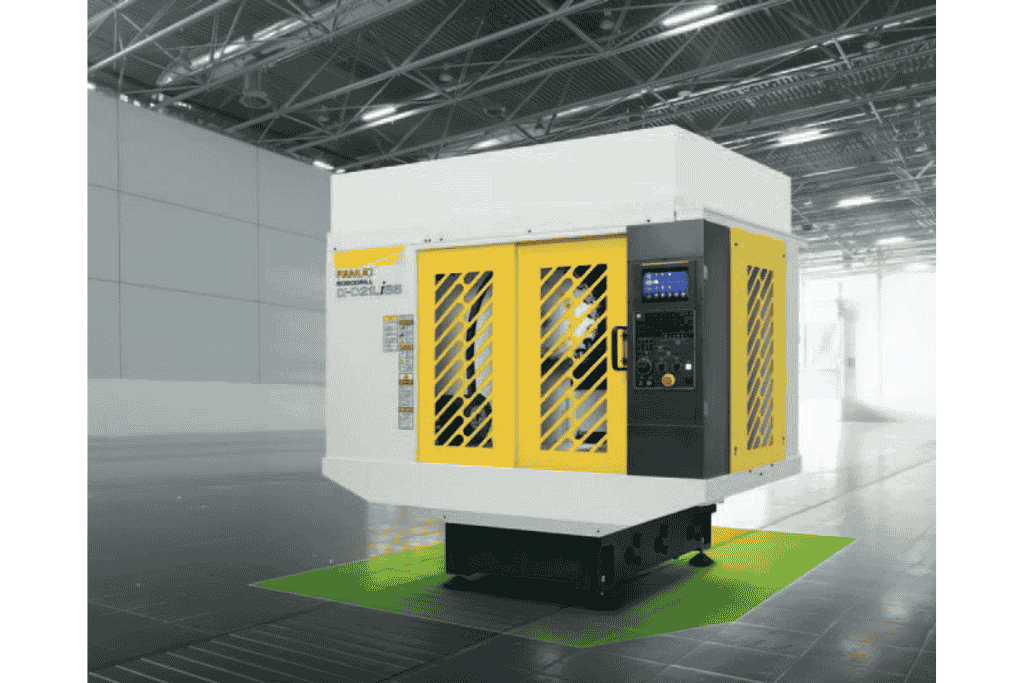

FANUC ROBODRILL D21LiB5

Producent/dystrybutor FANUC
www.fanuc.eu/pl/pl
Model obrabiarki FANUC ROBODRILL D21LiB5
Zastosowanie podstawowe obrabiarki Stale, żeliwa, metale nieżelazne, tworzywa sztuczne
Typ/napęd wrzeciona Napęd bezpośredni, silnik FANUC AC SPINDLE MOTOR
Zakres prędkości obrotowych napędu głównego (min.- maks.) High Torgue model: 100-10 000 obr./min, High Speed model: 240-24 000 obr./min
Moc maksymalna wrzeciona dla 40% S6 High Torgue model: 11,0 kW (1 min rating)/3,7 kW (continuous rating),
High Speed model: 26,0 kW (1 min rating)/5,5 kW (continuous rating)
Moment dla wrzeciona dla 40% S6 High Torgue model: 80 Nm (1 min rating)/13,6 Nm (continuous rating),
High Speed model: 35 Nm (1 min rating)/7,5 Nm (continuous rating)
Rodzaj stożka we wrzecionie MAS BBT30 (SK30 I NC5)*
Maksymalna odległość wrzeciona od stołu 480, 580, 680, 780 mm
Rodzaje napędu posuwowego FANUC AC SERVO MOTOR MODEL αiS8/4000. X, Y, Z: αiS8/4000 (2,0 kW)
Opcja 3,5; 4 lub 5 osi Tak
Przesuwy w osiach [mm] Rozmiar S X: 300 mm, Y: 300 + 100 mm Z: 330 mm. Rozmiar M X: 500 mm,
Y: 400 mm, Z: 330 mm. Rozmiar L X: 700 mm, Y: 400 mm, Z: 330 mm
Posuw szybki [m/min] 54 m/min
Maksymalny posuw roboczy [m/min] Od 0,001 do 30 m/min
Maksymalne wymiary gabarytowe przedmiotu obrabianego (detalu) Rozmiar S: w zależności od sposobu mocowania i wielkości narzędzi.
Rozmiar M: w zależności od sposobu mocowania i wielkości narzędzi.
Rozmiar L: w zależności od sposobu mocowania i wielkości narzędzi
Wymiary stołu roboczego [mm] Rozmiar S: 630 x 330 mm. Rozmiar M: 650 x 400 mm. Rozmiar L: 850 x 410 mm
Maksymalna masa przedmiotu obrabianego (detalu) Rozmiar S: 200 kg. Rozmiar M: 300 kg. Rozmiar L: 300 kg
Liczba gniazd narzędziowych w magazynie 14 lub 21
Czas wymiany narzędzia 0,9 s
Układ sterowania ISO/Manual Guide I. Typ sterowania – FANUC 31 i model B5 z iHMI
Przygotowanie układu sterowania do standardu STEP-NC Tak
Nominalna dokładność pozycjonowania (±) 0,006 mm
Sonda narzędziowa (jest/brak/jaki rodzaj) Tak, Renishaw, Blum, Metrol
Sonda przedmiotowa (jest/brak/jaki rodzaj) Tak, Renishaw, Blum, Metrol
Automatyzacja obsługi przedmiotów obrabianych – paletyzacja
Liczba palet w magazynie 2
Preferowane systemy paletowe KAWATA TEC
Automatyzacja obsługi przedmiotów obrabianych – wydzielony dostęp do strefy obróbkowej. Tak
Automatyzacja obsługi przedmiotów obrabianych – dostosowanie dla stanowisk z robotem przemysłowym
Rodzaje chłodzenia narzędzia Zewnętrzne/wewnętrzne do 7 MPa
Wymiary gabarytowe obrabiarki [cm] Rozmiar S: 995 x 2210 x 2236 mm. Rozmiar M: 1615 x 2040 x 2236 mm. Rozmiar L: 2165 x 2040 x 2236 mm
Masa obrabiarki [kg] Rozmiar S: 1950 kg, M: 2000 kg, L: 2100 kg
Korpus - rodzaj materiału Żeliwo
Uwagi dodatkowe * Standardowo zainstalowane jest wrzeciono ze stożkiem BT, natomiast opcją jest stożek SK30 lub NC5
