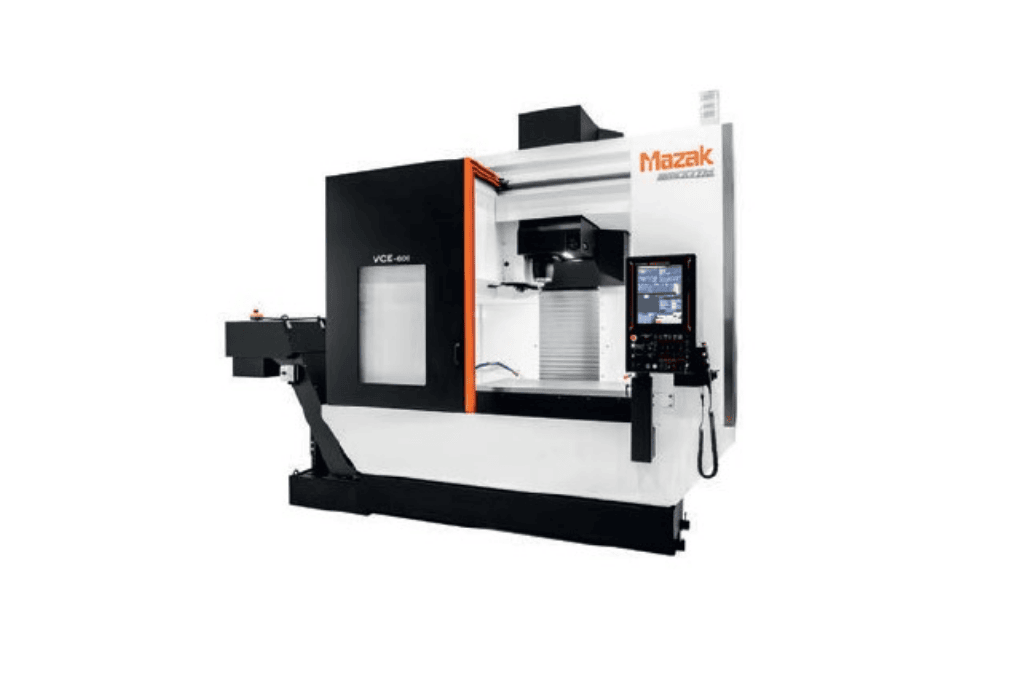

VCE-600 Yamazaki Mazak
| Producent/dystrybutor | Yamazaki Mazak Central Europe Sp. z o.o. Oddział w Polsce |
||
| Model obrabiarki | VCE-600 | ||
| Zastosowanie podstawowe obrabiarki | Uniwersalna obróbka frezarska 3- i 4-osiowa przy zastosowaniu dodatkowego stołu obrotowego |
||
| Typ/napęd wrzeciona | Silnik falownikowy AC | ||
| Zakres prędkości obrotowych napędu głównego (min.- maks.) | 35-12 000 obr./min | ||
| Moc maksymalna wrzeciona dla 40% S6 | 11,0 kW | ||
| Moment dla wrzeciona dla 40% S6 | 70,0 Nm | ||
| Rodzaj stożka we wrzecionie | SK40/HSK63/40 BIGPLUS | ||
| Maksymalna odległość wrzeciona od stołu | 680 mm | ||
| Rodzaje napędu posuwowego | Napęd bezpośredni/serwonapęd | ||
| Opcja 3,5; 4 lub 5 osi | 4 osie | ||
| Przesuwy w osiach [mm] | 1050/600/600 mm | ||
| Posuw szybki [m/min] | 36 m/min | ||
| Maksymalny posuw roboczy [m/min] | 8 m/min | ||
| Maksymalne wymiary gabarytowe przedmiotu obrabianego (detalu) | 1050 x 600 mm | ||
| Wymiary stołu roboczego [mm] | 1300 x 600 mm | ||
| Maksymalna masa przedmiotu obrabianego (detalu) | 1200 kg | ||
| Liczba gniazd narzędziowych w magazynie | 24 szt. (opcja: 30 lub 48 szt.) | ||
| Czas wymiany narzędzia | 1,9 s | ||
| Układ sterowania | MAZATROL SmoothEz | ||
| Przygotowanie układu sterowania do standardu STEP-NC | Tak | ||
| Nominalna dokładność pozycjonowania (±) | 0,015 mm | ||
| Sonda narzędziowa (jest/brak/jaki rodzaj) | Tak – stykowa | ||
| Sonda przedmiotowa (jest/brak/jaki rodzaj) | Opcja – Renishaw RMP60 | ||
| Automatyzacja obsługi przedmiotów obrabianych – paletyzacja | |||
| Liczba palet w magazynie | 0 | ||
| Preferowane systemy paletowe | Brak | ||
| Automatyzacja obsługi przedmiotów obrabianych – wydzielony dostęp do strefy obróbkowej. | Nie | ||
| Automatyzacja obsługi przedmiotów obrabianych – dostosowanie dla stanowisk z robotem przemysłowym |  |
||
| Rodzaje chłodzenia narzędzia | Opcjonalnie 0,5 lub 2 Mpa | ||
| Wymiary gabarytowe obrabiarki [cm] | 2938 mm/3126 mm/3143 mm | ||
| Masa obrabiarki [kg] | 7000 kg | ||
| Korpus - rodzaj materiału | Żeliwo Meehanite® | ||
| Uwagi dodatkowe | Konfiguracja maszyny dostosowywana do potrzeb klienta |
