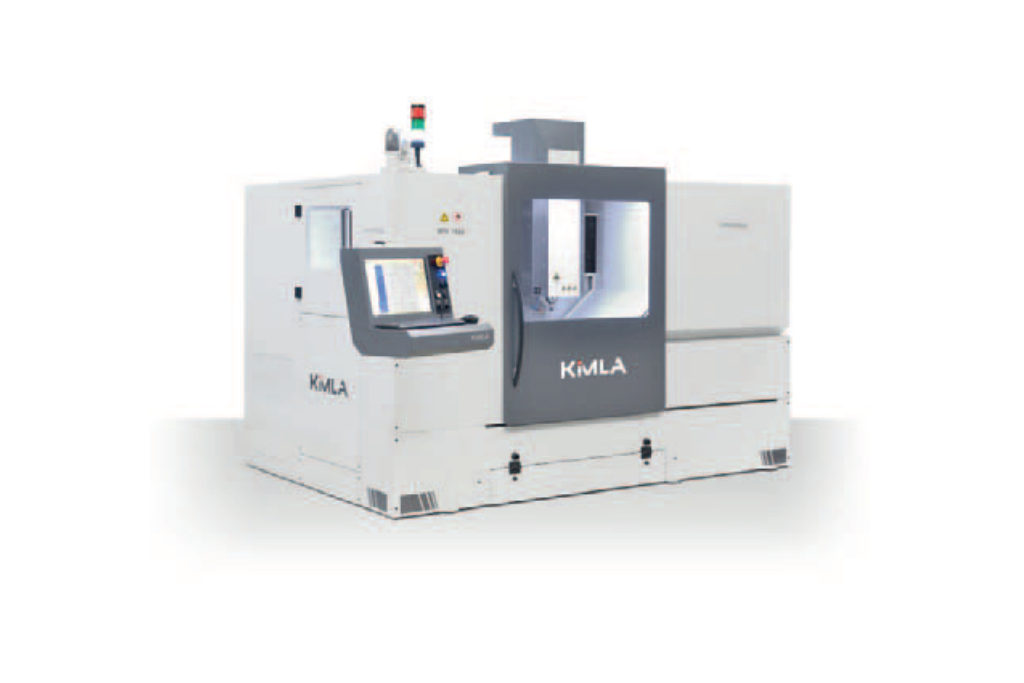

BFN1007 Kimla

Producent/dystrybutor POLCOM Przemysław Kimla
ul. Bałtycka 30
42-202 Częstochowa
www.kimla.pl
Model obrabiarki BFN1007
Zastosowanie podstawowe obrabiarki Obróbka metali
Typ/napęd wrzeciona Elektrowrzeciono
Zakres prędkości obrotowych napędu głównego (min.- maks.) 2000-20 000 RPM
Moc maksymalna wrzeciona dla 40% S6 30 kW
Moment dla wrzeciona dla 40% S6
Rodzaj stożka we wrzecionie 30 kW
Maksymalna odległość wrzeciona od stołu 500 mm
Rodzaje napędu posuwowego Napędy liniowe
Opcja 3,5; 4 lub 5 osi 3, 4, 5 osi
Przesuwy w osiach [mm] 1000 x 750 x 500 mm
Posuw szybki [m/min] 60 m/min
Maksymalny posuw roboczy [m/min] 60 m/min
Maksymalne wymiary gabarytowe przedmiotu obrabianego (detalu)
Wymiary stołu roboczego [mm] 1000 x 750 mm
Maksymalna masa przedmiotu obrabianego (detalu)
Liczba gniazd narzędziowych w magazynie 20
Czas wymiany narzędzia 5 s
Układ sterowania Kartezjański
Przygotowanie układu sterowania do standardu STEP-NC tak
Nominalna dokładność pozycjonowania (±) 0,01 mm
Sonda narzędziowa (jest/brak/jaki rodzaj) Jest – czujnik pomiaru długości narzędzia
Sonda przedmiotowa (jest/brak/jaki rodzaj) Dotykowa, przewodowa lub bezprzewodowa
Automatyzacja obsługi przedmiotów obrabianych – paletyzacja
Liczba palet w magazynie
Preferowane systemy paletowe
Automatyzacja obsługi przedmiotów obrabianych – wydzielony dostęp do strefy obróbkowej. nie
Automatyzacja obsługi przedmiotów obrabianych – dostosowanie dla stanowisk z robotem przemysłowym
Rodzaje chłodzenia narzędzia Mgła olejowa, emulsja
Wymiary gabarytowe obrabiarki [cm] 300 x 220 x 300 cm
Masa obrabiarki [kg] 5 t
Korpus - rodzaj materiału Stalowy, spawany
Uwagi dodatkowe
