Wybrane współczesne metody monitorowania i diagnostyki procesów obróbki ubytkowej oraz pomiaru geometrii wyrobów i narzędzi – cz. II
obróbka ubytkowa
Politechnika Rzeszowska
pomiary
współrzędnościowa maszyna pomiarowa
współrzędnościowa technika pomiarowa
Moduł Edge Measurement
W kontekście pomiaru narzędzi skrawających monolitycznych a także płytek bardzo przydatny jest moduł Edge Measurement. Umożliwia automatyczną analizę krawędzi skrawającej – jej makrogeometrii jak również chropowatości. Minimalny mierzalny promień zaokrąglenia krawędzi skrawającej wynosi 1 µm. Podczas pomiaru na mikroskopie oprócz współrzędnych punktów gromadzona jest również informacja o rzeczywistych kolorach. Niejednokrotnie ułatwia to interpretację otrzymanych danych (rys. 6) jak również umożliwia pomiary na widokach 2D.
-
Rys. 6a. Obrazy z badania rys na powierzchni: widok rysy w rzeczywistych kolorach; rys.: autorzy -
Rys. 6b. Obrazy z badania rys na powierzchni: mapa topografii fragmentu powierzchni z rysą; rys.: autorzy -

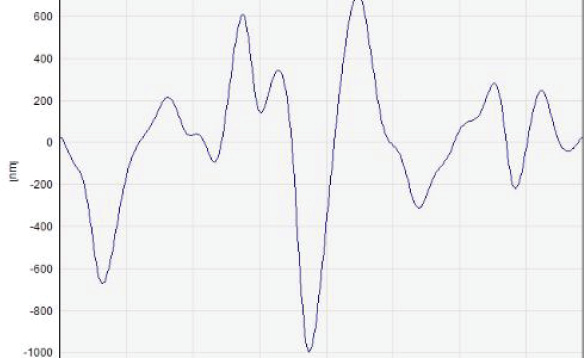

Rys. 6c. Obrazy z badania rys na powierzchni: przekrój przez rysę ; rys.: autorzy
[...]
