Zastosowanie sieci neuronowych do analizy sprężynowania blach (po gięciu)

Testy zginania w kształcie litery V przeprowadzono na stanowisku doświadczalnym (rys. 2) wyposażonym w przyrząd do gięcia z matrycą z wycięciem pod kątem 90° (rys. 3).

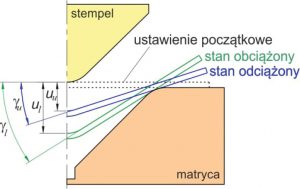

Podczas badań mierzono dwa parametry: strzałkę ugięcia blachy pod obciążeniem u_l (zagłębienie stempla pod obciążeniem), a także strzałkę ugięcia materiału po odciążeniu u_u (rys. 3).

Wartości tych parametrów zostały zarejestrowane przez program QuantumX Assistant V.1.1 służący do analizy sygnału przetwornika przemieszczenia stempla. Dla każdego materiału próbki przeprowadzono trzy eksperymenty. Testy przeprowadzono w ten sposób, że stopniowo (co ok. 3 mm) zagłębiano stempel w przestrzeń wycięcia w matrycy oraz dokonywano odciążenia próbki. W tych dwóch ustawieniach odczytywano wartości strzałek ugięcia ul oraz u_u. Próby prowadzono do momentu, gdy zbliżenie się narzędzi uniemożliwi dalszy pomiar parametrów gięcia. Wartość współczynnika sprężynowania określono z zależności
