Wybrane współczesne metody monitorowania i diagnostyki procesów obróbki ubytkowej oraz pomiaru geometrii wyrobów i narzędzi – cz. I

Autorzy: dr inż Anna Bazan , dr hab. inż. Marek Magdziak , dr inż. Paweł Sułkowicz , dr inż. Paweł Turek , mgr inż. Marcin Sałat , mgr inż. Paweł Kubik
Data publikacji: 31.03.2022 r. Numer wydania: Stal 3-4/2022

diagnostyka diagnostyka drganiowa diagnostyka obrabiarek metrologia obróbka ubytkowa Politechnika Rzeszowska

Charakterystyka wyposażenia laboratoryjnego – pomiary mikrogeometryczne

Na profilometrze TalyScan 150 (rys. 6) pomiary można realizować metodą stykową lub optyczną za pomocą lasera triangulacyjnego. Rozdzielczość pozioma głowicy indukcyjnej w kierunkach X i Y wynosi odpowiednio 0,5 µm i 5 µm. Z kolei rozdzielczość pionowa – 60 nm. W przypadku lasera triangulacyjnego rozdzielczość pionowa wynosi 1 µm. Profilometr MarSurf XR 20 (rys. 6) jest wyposażony w szereg końcówek pomiarowych o różnym wysięgu igły i promieniu jej zaokrąglenia. Duży obszar roboczy i możliwość pochylenia głowicy także zwiększają znacznie możliwości pomiarowe urządzenia.

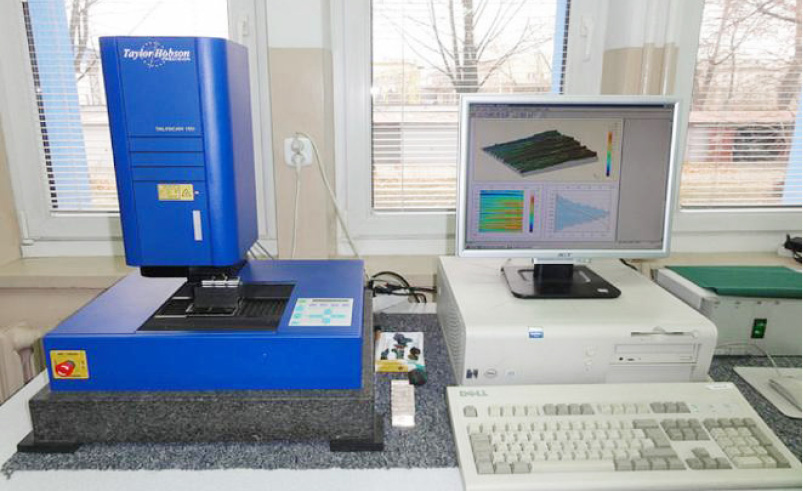

STAL-3-4-22-POMIAR-GEOMETRII-WYROBOW-I-NARZEDZI-RYC-6-A — Rys. 6a. Profilometry 3D: TalyScan 150; zdjęcie: autorzy

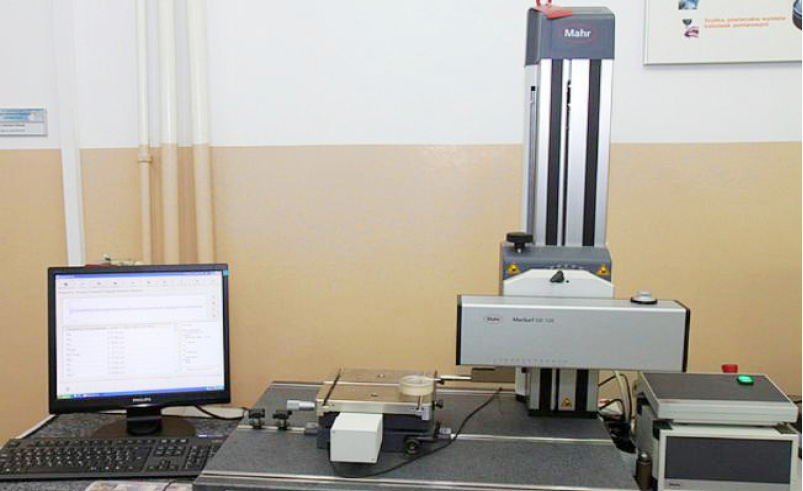

STAL-3-4-22-POMIAR-GEOMETRII-WYROBOW-I-NARZEDZI-RYC-6-B — Rys. 6b. Profilometry 3D: MarSurf XR 20 ; zdjęcie: autorzy

Mikroskop różnicowania ogniskowego InfiniteFocus (rys. 7) jest wyposażony w szereg obiektywów o powiększeniu od x2,5 do x100 i umożliwia pomiar zarówno [...]
