TruBend 3130 – precyzyjne gięcie z technologią firmy TRUMPF

Data publikacji: 24.02.2026 r. Numer wydania: Stal 1/2026

STAL_1_26_artykul_promocyjny_TRUBEND_3130_GIECIE_Z_TECHNOLOGIA_FIRMY_TRUMPF_FOT_1

Najnowsza prasa TruBend 3130 ma siłę nacisku 1300 N oraz długość gięcia 3270 mm. Podobnie jak inne prasy wykorzystuje do napędu belki górnej opatentowany przez firmę TRUMPF czterocylindrowy napęd hydrauliczny. Dwa siłowniki hydrauliczne po każdej stronie urządzenia przekazują siłę do ruchomej belki górnej, do której zamocowane są narzędzia, co umożliwia ich bardzo szybki i dokładny ruch ze zmniejszonym ugięciem belki w porównaniu z typowymi układami dwucylindrowymi. Dodatkowo zamontowane czujniki nacisku automatycznie kompensują zmiany temperatury, gwarantując niezmiennie wysoką jakość procesu gięcia.

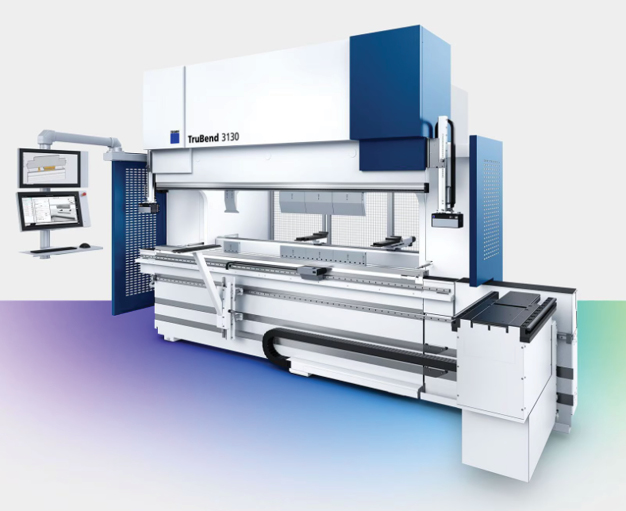

Fot. 1. Prasa krawędziowa TruBend 3130

System zderzaków zapewnia prawidłowe i powtarzalne położenie arkusza blachy względem krawędzi gięcia. Istnieje możliwość skonfigurowania maszyny pod wymagania klienta, w zależności od rodzaju produkowanych elementów. W podstawowej wersji prasy krawędziowe TruBend 3130 wyposażone są w zderzaki sterowane numerycznie w czterech osiach – po jednej osi X (głębokość) i R (wysokość) prasy oraz dwie osie w kierunku Z do niezależnego przemieszczenia obu zderzaków w lewo i prawo. Opcjonalnie możliwe jest wyposażenie prasy TruBend 3130 w piątą oś w kierunku X do przesunięcia jednego zderzaka względem drugiego o ±75 mm. Systemy te pozwalają również na montaż trzech dodatkowych punktów podparcia, umożliwiających bardzo precyzyjne gięcie długich profili, a także wspornika poprzecznego ułatwiającego obsługę i zwiększającego wydajność prasy.

Aby zapewnić dokładny kąt gięcia, prasa TruBend 3130 jest wyposażona w laserowy pomiar kąta gięcia ACB, który pozwala zmierzyć rzeczywisty kąt uwzględniający sprężystość blachy, a następnie automatycznie wprowadzić korektę kąta. Pozwala to uzyskać dokładne detale niezależnie od zmiennych parametrów materiału.

W zależności od potrzeb klienta w prasie krawędziowej TruBend 3130 możliwe jest zastosowanie różnorodnych narzędzi umożliwiających uzyskanie oczekiwanego końcowego efektu procesu gięcia. Firma TRUMPF oferuje swoje standardowe narzędzia o dużym stopniu uniwersalności. Ponad 150 różnorodnych kompletów górnego i dolnego narzędzia pozwala odtworzyć większość nawet bardzo skomplikowanych zaprojektowanych przez użytkownika geometrii.

Narzędzia o lekkiej konstrukcji mają zmniejszoną masę o 30% i są wyposażone w zatrzaski bezpieczeństwa umożliwiające ich wygodne i szybkie ustawianie. Do blach galwanizowanych mogą być stosowane narzędzia LASERdur ZN o podwyższonej twardości powierzchniowej i bardzo dobrym poślizgu. Zapobiega to osiadaniu cynku na powierzchni narzędzi i wydłuża ich czas eksploatacji. Dodatkowo firma TRUMPF oferuje narzędzia specjalne, umożliwiające odpowiednie kształtowanie elementów z blach płaskich. Możliwe jest zastosowanie narzędzi innych producentów bez konieczności stosowania jakichkolwiek adapterów. Pozwala to przy zastąpieniu starej maszyny prasą firmy TRUMPF wykorzystać istniejące narzędzia i w ten sposób zaoszczędzić pieniądze.

Przy gięciu dużych i cięższych detali warto zastosować konsole wspomagające gięcie. Konsole mają osie numeryczne do sterowania wysokością podpór. Ułatwia to obsługę prasy i zapobiega deformacji blach. W prasie TruBend 3130 można zainstalować dwie konsole dla detali o masie do 150 kg.

Firma TRUMPF przywiązuje bardzo dużą wagę do bezpieczeństwa użytkowania jej produktów. Pomimo bardzo wysokiej wydajności pras TruBend (wysokich prędkości ustawczych i roboczych) zastosowany laserowy system BendGuard powoduje, że ich użytkowanie jest bezpieczne. Jakiekolwiek przerwanie ścieżki laserowego czujnika przesuwającego się wraz z górną belką przerywa proces gięcia.

Programowanie prasy może się odbywać ręcznie na panelu obsługi maszyny, ale wygodniej jest zastosować system off-line TecZone Bend, który na podstawie modelu detalu automatycznie generuje program obróbki, przesyłany następnie do maszyny. Dodatkowo TecZone Bend ma możliwość optymalizacji ustawienia narzędzi, co umożliwia skrócenie czasu przezbrajania maszyny.

Program produkcyjny firmy TRUMPF obejmuje całą paletę pras krawędziowych. Najmniejsze z nich, TruBend seria 7000, są przeznaczone do niewielkich detali o długości gięcia do 1000 mm i naciskach do 360 kN. Wyróżniają się bardzo krótkim czasem gięcia (ok. 4 sek. na jedno gięcie) i bardzo dobrą ergonomią. Na drugim biegunie znajdują się prasy TruBend seria 8000 o naciskach do 10000 kN i długościach gięcia do 8000 mm do obróbki dużych detali z grubych blach. W zależności od Państwa profilu produkcyjnego możemy zaproponować optymalną konfigurację prasy.

W przypadku wielkoseryjnej produkcji oferujemy także w pełni automatyczne systemy TruBend Cell z robotami do obsługi prasy, pracujące bez udziału operatora. Roboty pobierają detale z magazynu, wykonują manipulacje w trakcie zaginania, a następnie odkładają gotowy element na odbierający podajnik. Dodatkowo w razie potrzeby robot może przezbrajać prasę, pobierając i odkładając narzędzia do magazynu. Dzięki automatyzacji możemy zapewnić dużą wydajność, a także stałą powtarzalną jakość obróbki.
