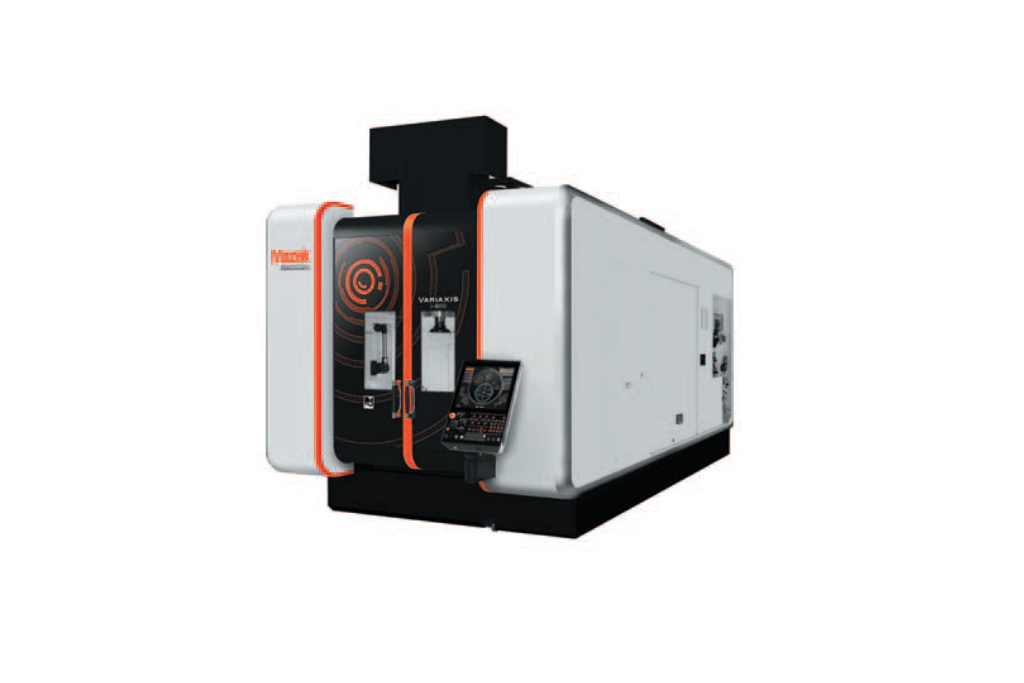

VARIAXIS i-800 Yamazaki Mazak
| Producent/dystrybutor | Yamazaki Mazak Central Europe Sp. z o.o. Oddział w Polsce Centrum Technologiczne Katowice ul. Trasa Renców 33 40-865 Katowice www.mazakeu.pl |
||
| Model obrabiarki | VARIAXIS i-800 | ||
| Zastosowanie podstawowe obrabiarki | Obróbka 5-osiowa symultaniczna | ||
| Typ/napęd wrzeciona | Silnik falownikowy AC | ||
| Zakres prędkości obrotowych napędu głównego (min.- maks.) | Standard: 10 000 obr./min, opcja: 35-18 000 obr./min, 35-25 000 obr./min, 35-7000 obr./min |
||
| Moc maksymalna wrzeciona dla 40% S6 | Standard: 37 kW, opcja: 35 kW, 23 kW, 30 kW | ||
| Moment dla wrzeciona dla 40% S6 | Standard: 350 Nm, opcja: 200 Nm, 134 Nm, 22 Nm, 442 Nm | ||
| Rodzaj stożka we wrzecionie | SK40/HSK63/40 BIGPLUS | ||
| Maksymalna odległość wrzeciona od stołu | 790 mm | ||
| Rodzaje napędu posuwowego | Napęd bezpośredni (serwonapęd) | ||
| Opcja 3,5; 4 lub 5 osi | 5 osi | ||
| Przesuwy w osiach [mm] | X = 730 mm, Y = 850 mm, Z = 560 mm | ||
| Posuw szybki [m/min] | 42 m/min | ||
| Maksymalny posuw roboczy [m/min] | 1-42 000 m/min | ||
| Maksymalne wymiary gabarytowe przedmiotu obrabianego (detalu) | Ø 800 x 500 mm | ||
| Wymiary stołu roboczego [mm] | Ø 600 mm | ||
| Maksymalna masa przedmiotu obrabianego (detalu) | 1000 kg | ||
| Liczba gniazd narzędziowych w magazynie | 40 szt. (opcja: 80, 120, 160, 180, 360 szt.) | ||
| Czas wymiany narzędzia | 4,5 s (chip-to-chip) | ||
| Układ sterowania | Mazatrol SmoothX | ||
| Przygotowanie układu sterowania do standardu STEP-NC | Tak | ||
| Nominalna dokładność pozycjonowania (±) | +/- 0,005 mm | ||
| Sonda narzędziowa (jest/brak/jaki rodzaj) | Standardowa stykowa, opcjonalnie Renishaw NC4 | ||
| Sonda przedmiotowa (jest/brak/jaki rodzaj) | Opcjonalnie Renishaw RMP600 | ||
| Automatyzacja obsługi przedmiotów obrabianych – paletyzacja |  |
||
| Liczba palet w magazynie | Standardowo 2 | ||
| Preferowane systemy paletowe | System paletowy produkcji Mazak | ||
| Automatyzacja obsługi przedmiotów obrabianych – wydzielony dostęp do strefy obróbkowej. | Tak | ||
| Automatyzacja obsługi przedmiotów obrabianych – dostosowanie dla stanowisk z robotem przemysłowym | |
||
| Rodzaje chłodzenia narzędzia | Opcjonalnie 0,5 lub 1,5 lub 7 Mpa | ||
| Wymiary gabarytowe obrabiarki [cm] | 599 x 305 x 361 cm | ||
| Masa obrabiarki [kg] | 21 000 kg | ||
| Korpus - rodzaj materiału | Żeliwo mechanitowe | ||
| Uwagi dodatkowe | Konfiguracja maszyny dostosowywana do potrzeb klienta |
