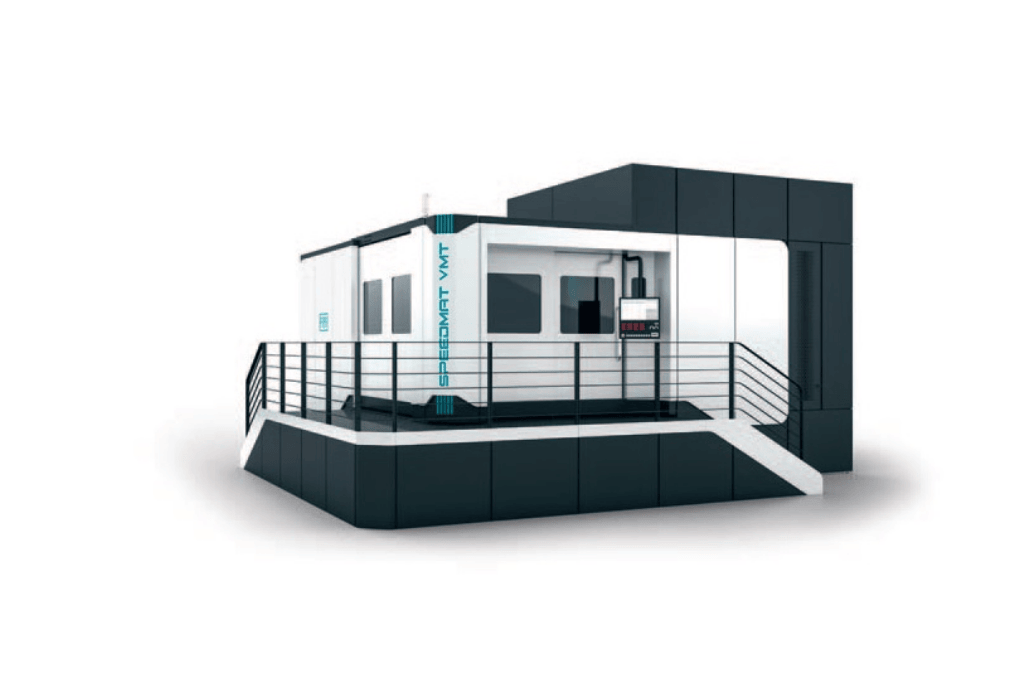

SPEEDMAT VMT3 PAMA S.p.A
| Producent/dystrybutor | producent: PAMA S.p.A dystrybutor Polska: S.T.M. Systemy i Technologie Mechaniczne Sp. z o.o. ul. Dziewosłęby 14/1 04-403 Warszawa Tel. 22 673 55 48 E-mail: sprzedaz@stmech.pl www.stmech.eu |
||
| Model obrabiarki | SPEEDMAT VMT3 | ||
| Zastosowanie podstawowe obrabiarki | Obróbka precyzyjna elementów również gabarytowych | ||
| Typ/napęd wrzeciona | Mechaniczne/Direct drive | ||
| Zakres prędkości obrotowych napędu głównego (min.- maks.) | 6000 lub 9000 lub 12 500 obr./min | ||
| Moc maksymalna wrzeciona dla 40% S6 | 65 lub 85 kW | ||
| Moment dla wrzeciona dla 40% S6 | 780/500/450 Nm | ||
| Rodzaj stożka we wrzecionie | HSK/BT/CAT/SK/PSC | ||
| Maksymalna odległość wrzeciona od stołu | 1700 mm | ||
| Rodzaje napędu posuwowego | Napęd bezpośredni | ||
| Opcja 3,5; 4 lub 5 osi | Płynne 5 osi | ||
| Przesuwy w osiach [mm] | 2700/2700/1700 mm | ||
| Posuw szybki [m/min] | 40/40/40 m/min | ||
| Maksymalny posuw roboczy [m/min] | - | ||
| Maksymalne wymiary gabarytowe przedmiotu obrabianego (detalu) | Maks. średnica obrotu: 3000 mm | ||
| Wymiary stołu roboczego [mm] | 2000 x 2000 mm | ||
| Maksymalna masa przedmiotu obrabianego (detalu) | 8000 kg | ||
| Liczba gniazd narzędziowych w magazynie | 40/60/80/100 | ||
| Czas wymiany narzędzia | - | ||
| Układ sterowania | Siemens lub HEIDENHAIN | ||
| Przygotowanie układu sterowania do standardu STEP-NC | Tak | ||
| Nominalna dokładność pozycjonowania (±) | 0,004 mm | ||
| Sonda narzędziowa (jest/brak/jaki rodzaj) | BLUM System | ||
| Sonda przedmiotowa (jest/brak/jaki rodzaj) | RENISHAW RMP60/RMP60M/RMP600 | ||
| Automatyzacja obsługi przedmiotów obrabianych – paletyzacja |  |
||
| Liczba palet w magazynie | SPEEDMAT VMT3: maks. 4 palety | ||
| Preferowane systemy paletowe | - | ||
| Automatyzacja obsługi przedmiotów obrabianych – wydzielony dostęp do strefy obróbkowej. | Tak | ||
| Automatyzacja obsługi przedmiotów obrabianych – dostosowanie dla stanowisk z robotem przemysłowym | |||
| Rodzaje chłodzenia narzędzia | Powietrze/emulsja | ||
| Wymiary gabarytowe obrabiarki [cm] | 8700 mm x 8800 mm x 5200 mm | ||
| Masa obrabiarki [kg] | 48 000 kg | ||
| Korpus - rodzaj materiału | Konstrukcja obrabiarki stalowa, korpus głowicy wykonany z żeliwa | ||
| Uwagi dodatkowe | Konstrukcja portalowa z ruchomą belką poprzeczną oraz ruchomym stołem. Centra wyposażone w dwa rozwiązania: głowicę uniwersalną z osią A nachyloną pod kątem 45° lub głowicę z wychylną osią A w jednym kierunku |
