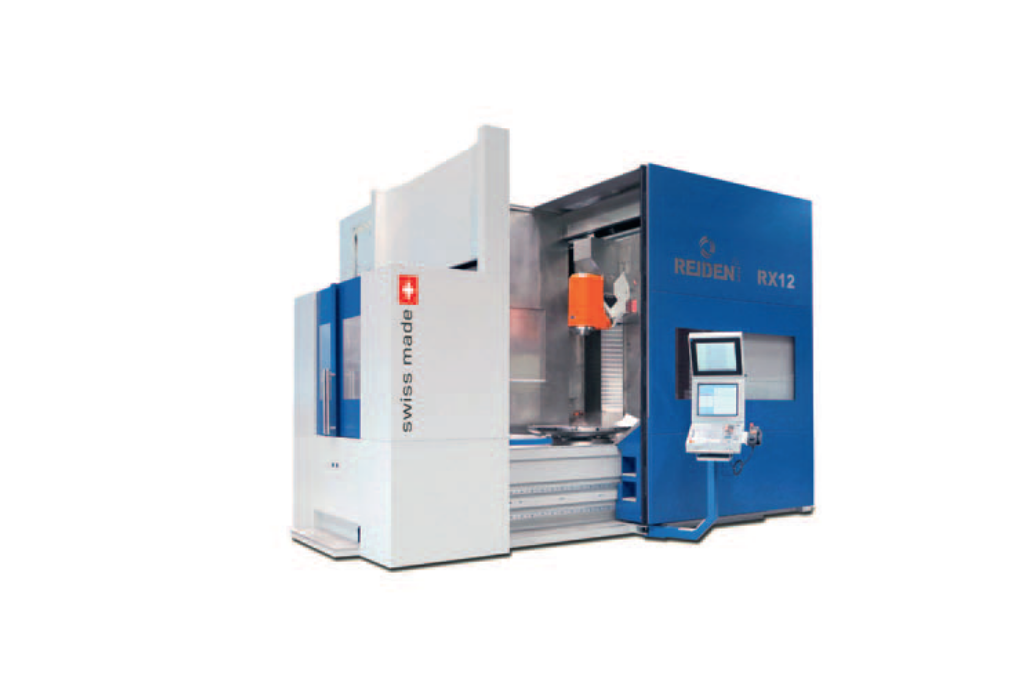

RX12 Reiden/Galika

Producent/dystrybutor Reiden/Galika
Galika sp. z o. o.
ul.Spacerowa 12/4
00-592 Warszawa
tel.: +48 22 848 24 46
galika-wars@galika.pl
www.galika.pl
Model obrabiarki RX12
Zastosowanie podstawowe obrabiarki Uniwersalna obróbka 5-osiowa
Typ/napęd wrzeciona Elektrowrzeciono
Zakres prędkości obrotowych napędu głównego (min.- maks.) 18 000/16 000/12 000/7300/5700 obr./min
Moc maksymalna wrzeciona dla 40% S6 21/38/84/29/29 kW
Moment dla wrzeciona dla 40% S6 291/135/452/293/229 Nm
Rodzaj stożka we wrzecionie HSK 63/HSK 100/SK40/SK50
Maksymalna odległość wrzeciona od stołu 1050 mm
Rodzaje napędu posuwowego Śrubowy
Opcja 3,5; 4 lub 5 osi
Przesuwy w osiach [mm] X = 1300/Y = 1450/Z = 1000 mm
Posuw szybki [m/min] X = 50/Y = 50/Z = 50 m/min
Maksymalny posuw roboczy [m/min]
Maksymalne wymiary gabarytowe przedmiotu obrabianego (detalu)
Wymiary stołu roboczego [mm] Ø1200 x 1000 mm
średnica obrotu: ø1600
Maksymalna masa przedmiotu obrabianego (detalu) 2500 kg
Liczba gniazd narzędziowych w magazynie Ø1200 x 1000 mm
średnica obrotu: ø1600
Czas wymiany narzędzia Zależny od wybranego magazynu
Układ sterowania HEIDENHAIN TNC 640/SIEMENS SINUMERIK 840 d sl
Przygotowanie układu sterowania do standardu STEP-NC
Nominalna dokładność pozycjonowania (±) 0,005 mm
Sonda narzędziowa (jest/brak/jaki rodzaj) Tak, BLUM
Sonda przedmiotowa (jest/brak/jaki rodzaj) Tak, BLUM
Automatyzacja obsługi przedmiotów obrabianych – paletyzacja
Liczba palet w magazynie Według potrzeb
Preferowane systemy paletowe
Automatyzacja obsługi przedmiotów obrabianych – wydzielony dostęp do strefy obróbkowej.
Automatyzacja obsługi przedmiotów obrabianych – dostosowanie dla stanowisk z robotem przemysłowym
Rodzaje chłodzenia narzędzia Wewnętrzne i zewnętrzne 30/50/80 barów
Wymiary gabarytowe obrabiarki [cm] 5665 x 4562 x 4153 mm
Masa obrabiarki [kg] 27 000 kg
Korpus - rodzaj materiału Kompozytowy hydropol
Uwagi dodatkowe Funkcja toczenia i frezowania z jednego zamocowania; laserowy pomiar i monitoring narzędzi; wyprodukowana w Szwajcarii
