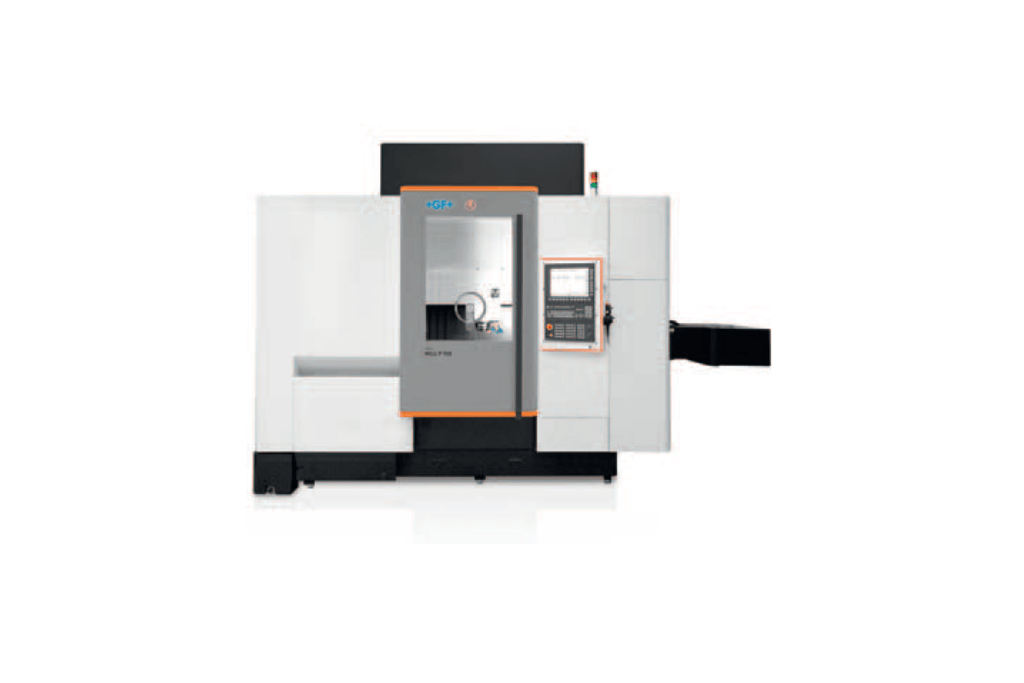

Mikron MILL P 900 GF Machining Solutions
| Producent/dystrybutor | GF Machining Solutions Sp. z o.o. Aleja Krakowska 81 Sękocin Nowy 05-090 Raszyn / Warszawa www.gfms.com/country_PL/pl |
||
| Model obrabiarki | Mikron MILL P 900 | ||
| Zastosowanie podstawowe obrabiarki | HPM, obróbka precyzyjna, obróbka wysokowydajnościowa | ||
| Typ/napęd wrzeciona | Elektrowrzeciono | ||
| Zakres prędkości obrotowych napędu głównego (min.- maks.) | 20 000, 36 000 min-1 | ||
| Moc maksymalna wrzeciona dla 40% S6 | 36 kW | ||
| Moment dla wrzeciona dla 40% S6 | 120 Nm | ||
| Rodzaj stożka we wrzecionie | HSK-A62, HSK-E50 | ||
| Maksymalna odległość wrzeciona od stołu | |||
| Rodzaje napędu posuwowego | Śrubowe | ||
| Opcja 3,5; 4 lub 5 osi | Tak, maszyna wyposażona w software i hardware niezbędny do zainstalowania stołu obrotowego (4. oś) | ||
| Przesuwy w osiach [mm] | 900 x 600 x 450 mm | ||
| Posuw szybki [m/min] | 30 m/min | ||
| Maksymalny posuw roboczy [m/min] | 30 m/min | ||
| Maksymalne wymiary gabarytowe przedmiotu obrabianego (detalu) | |||
| Wymiary stołu roboczego [mm] | 1000 x 600 mm | ||
| Maksymalna masa przedmiotu obrabianego (detalu) | 1000 kg | ||
| Liczba gniazd narzędziowych w magazynie | 30/60 | ||
| Czas wymiany narzędzia | 4,2 s | ||
| Układ sterowania | Fanuc 31i-B | ||
| Przygotowanie układu sterowania do standardu STEP-NC | |||
| Nominalna dokładność pozycjonowania (±) | 5 μm | ||
| Sonda narzędziowa (jest/brak/jaki rodzaj) | Laserowa | ||
| Sonda przedmiotowa (jest/brak/jaki rodzaj) | Dotykowa | ||
| Automatyzacja obsługi przedmiotów obrabianych – paletyzacja |  |
||
| Liczba palet w magazynie | 5 | ||
| Preferowane systemy paletowe | System 3R Delphin 400 x 400 mm | ||
| Automatyzacja obsługi przedmiotów obrabianych – wydzielony dostęp do strefy obróbkowej. | tak | ||
| Automatyzacja obsługi przedmiotów obrabianych – dostosowanie dla stanowisk z robotem przemysłowym | |
||
| Rodzaje chłodzenia narzędzia | Chłodzenie przez narzędzie | ||
| Wymiary gabarytowe obrabiarki [cm] | 3102 x 4825 x 2238 mm | ||
| Masa obrabiarki [kg] | 12 000 kg | ||
| Korpus - rodzaj materiału | 12 000 kg | ||
| Uwagi dodatkowe | Inteligentne moduły Smart Machine, system ochrony przed kolizją wrzeciona – MSP, system zdalnego wsparcia serwisowego rConnect |
