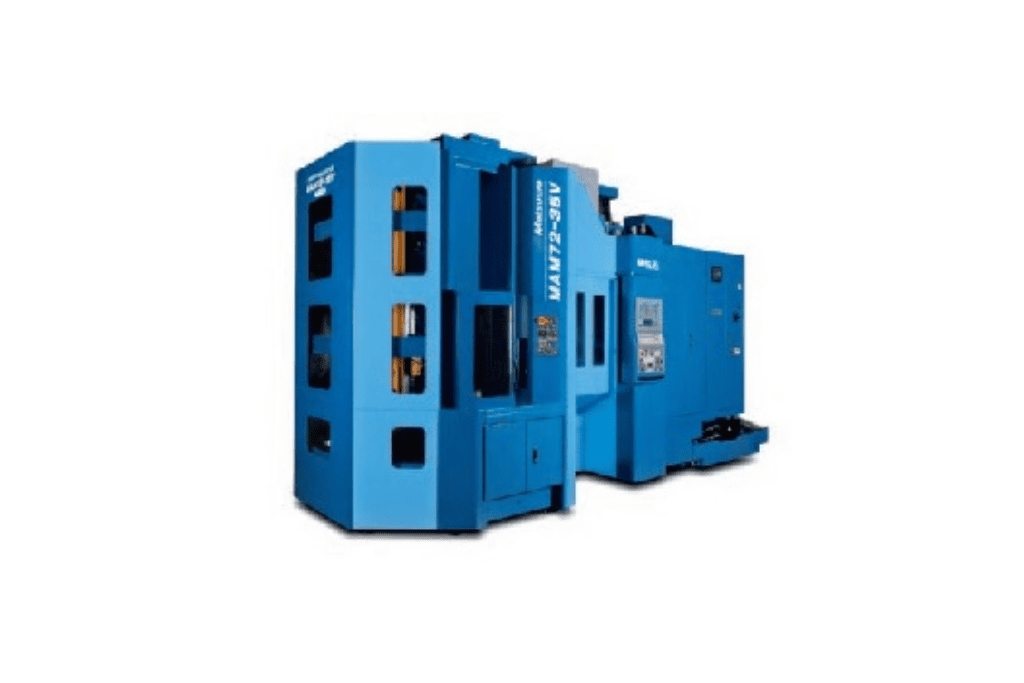

MAM72-35V Matsuura/APX Technologie Sp. z o.o.
| Producent/dystrybutor | Matsuura/ APX Technologie Sp. z o.o. Centralna 27, 05-816 Opacz-Kolonia www.apx.pl |
||
| Model obrabiarki | MAM72-35V Matsuura | ||
| Zastosowanie podstawowe obrabiarki | Obróbka uniwersalna | ||
| Typ/napęd wrzeciona | Pasowa | ||
| Zakres prędkości obrotowych napędu głównego (min.- maks.) | 12 000 (opcja: 9000, 15 000, 20 000) | ||
| Moc maksymalna wrzeciona dla 40% S6 | 22,5 kW | ||
| Moment dla wrzeciona dla 40% S6 | 159 Nm | ||
| Rodzaj stożka we wrzecionie | #40 | ||
| Maksymalna odległość wrzeciona od stołu | 100~710 | ||
| Rodzaje napędu posuwowego | Śruba toczna | ||
| Opcja 3,5; 4 lub 5 osi | 3 osie (opcja: 4, 5) | ||
| Przesuwy w osiach [mm] | X 1020/Y 610/Z 610 | ||
| Posuw szybki [m/min] | 40/40/36 | ||
| Maksymalny posuw roboczy [m/min] | 40 | ||
| Maksymalne wymiary gabarytowe przedmiotu obrabianego (detalu) | 1200 x 600 | ||
| Wymiary stołu roboczego [mm] | 1200 x 600 | ||
| Maksymalna masa przedmiotu obrabianego (detalu) | 500 | ||
| Liczba gniazd narzędziowych w magazynie | 30 (opcja: 48/60) | ||
| Czas wymiany narzędzia | 4 (F), 4,5 (H), 4,7 (S) | ||
| Układ sterowania | FANUC, HAIDENHAIN, SIEMENS | ||
| Przygotowanie układu sterowania do standardu STEP-NC | |||
| Nominalna dokładność pozycjonowania (±) | ±0,003 mm | ||
| Sonda narzędziowa (jest/brak/jaki rodzaj) | Jest | ||
| Sonda przedmiotowa (jest/brak/jaki rodzaj) | Jest | ||
| Automatyzacja obsługi przedmiotów obrabianych – paletyzacja | |||
| Liczba palet w magazynie | |||
| Preferowane systemy paletowe | |||
| Automatyzacja obsługi przedmiotów obrabianych – wydzielony dostęp do strefy obróbkowej. | TAK | ||
| Automatyzacja obsługi przedmiotów obrabianych – dostosowanie dla stanowisk z robotem przemysłowym |  |
||
| Rodzaje chłodzenia narzędzia | Zewnętrzne/wewnętrzne | ||
| Wymiary gabarytowe obrabiarki [cm] | 3030 x 2912 x 3339 | ||
| Masa obrabiarki [kg] | 7090 | ||
| Korpus - rodzaj materiału | Żeliwo | ||
| Uwagi dodatkowe |
