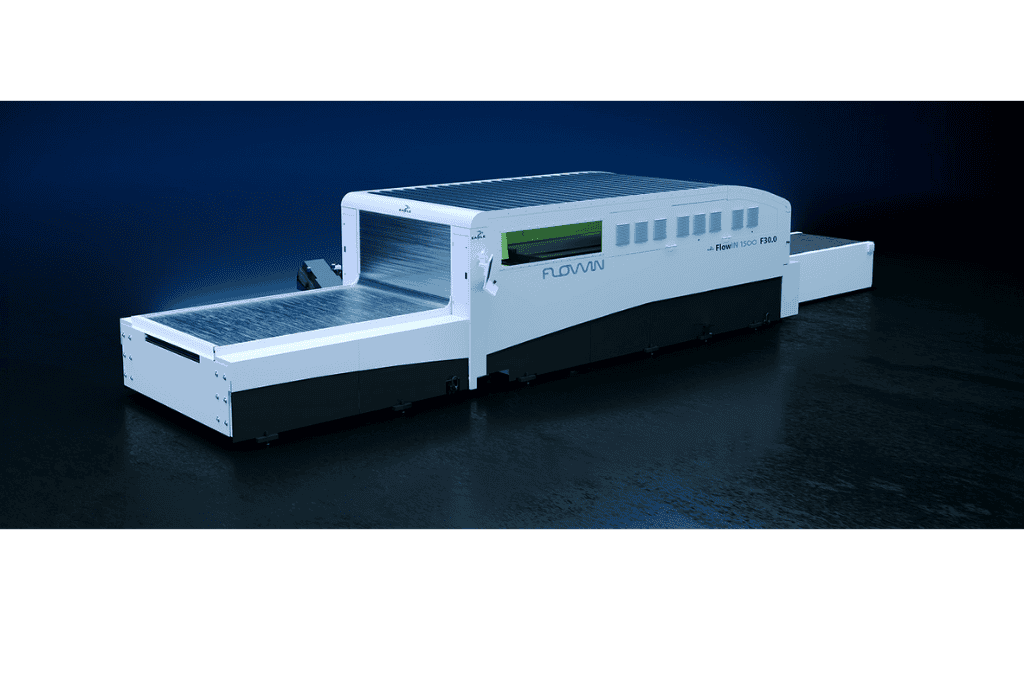

FlowIN EAGLE
| Producent | EAGLE | ||
| Konfiguracja maszyny (bramowa, wspornikowa, hybrydowa, zrobotyzowana, inna) | Bramowa | ||
| Napęd | Silniki liniowe we wszystkich osiach (X, Y, Z) | ||
| Liczba sterowanych osi | 8 | ||
| Sterowniki CNC | Beckhoff TwinCat 3 | ||
| Wymiary strefy roboczej [mm] Oś X / Oś Y / Oś Z | Oś X - 3060+ ∞ Oś Y - 1520 Oś Z - 120 |
||
| Dokładność pozycjonowania [mm] | 0,05 | ||
| Dokładność cięcia [mm] | ±0,1 | ||
| Typ rezonatora [źródło laserowe] | Laser Fiber | ||
| Moc rezonatora laserowego [kW] | Do 40kW | ||
| Maksymalna prędkość cięcia [m/min] | 150 m/min | ||
| Maksymalna prędkość pozycjonowania [m/min] Oś X / Oś Y / Symultanicznie | Oś X - 240 Oś Y 240 Symultanicznie - 340 |
||
| Maksymalna grubość blachy [mm] ciętej z maks. mocą rezonatora Stal konstrukcyjna / Stal nierdzewna / Aluminium / Mosiądz / Miedź | Stal konstrukcyjna - 15 Stal nierdzewna - 15 Aluminium - 15 Mosiądz - 6 Miedź - 8 |
||
| Inne (S – standard, O – opcja, N – nie) System załadowczy/ wykładowczy / System sortowania części / System magazynowania części | System załadowczy/ wykładowczy - O System sortowania części - S System magazynowania części - O |
||
| Maksymalne obciążenie stołu [kg] | 550 | ||
| Szczegółowe parametry głowicy lasera | Minimalna ilość optyki – dwie soczewki i jedno szkiełko, odległość szkiełka od dyszy 355 mm, system antykolizyjny (ACS), AutoFocus, automatyczne centrowanie wiązki, automatyczna wymiana dysz, brak elementów ruchomych wewnątrz głowicy, możliwość serwisowania na maszynie, automatyczna zmiana średnicy wiązki. |
||
| Inne istotne wg producenta/ dystrybutora parametry/ cechy maszyny |
Przyspieszenie do 60 m/s2, trawersa z włókna węglowego, korpusy kompozytowe, liniały absolutne, dodatkowy panel operatorski. Sortowanie detali z prędkością cięcia. Istnieje możliwość dostosowania wycinarki laserowej do pracy w wersji coil – FlowinCO |
