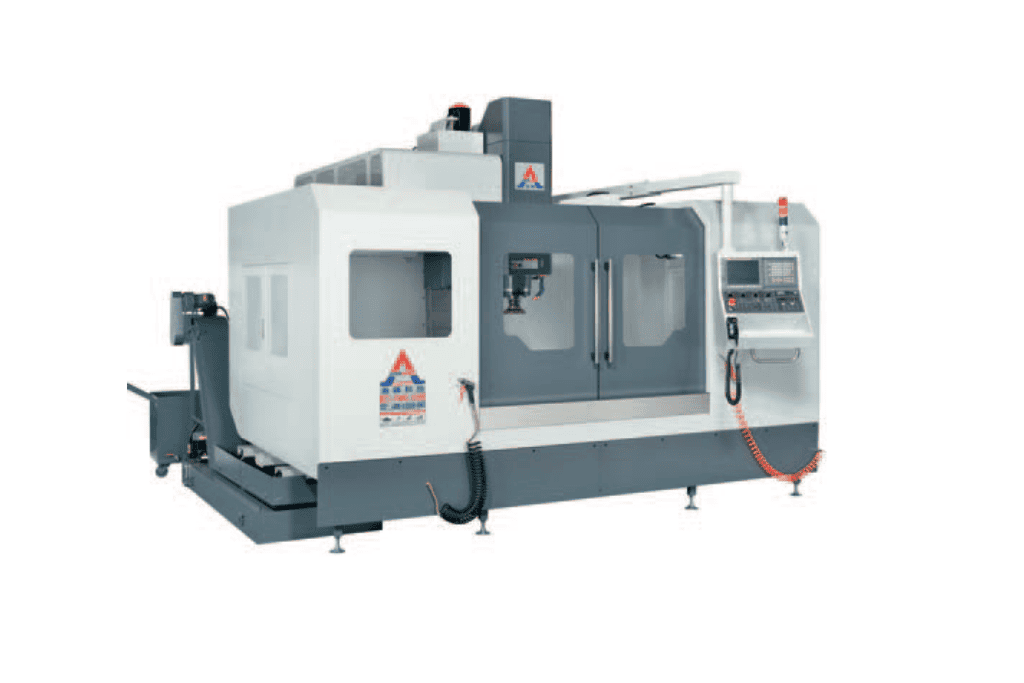

ER-VMC 1363B EverRicho/Richo Polska
| Producent/dystrybutor | RICHO POLSKA ul. Siennicka 26F 80-758 Gdańsk Telefon: (+48) 58 350 90 43 E-mail: richo@richo.pl, biuro@richo.pl www.richo.pl |
||
| Model obrabiarki | ER-VMC 1363B | ||
| Zastosowanie podstawowe obrabiarki | Obróbka średnio ciężka | ||
| Typ/napęd wrzeciona | Przekładnia zębata | ||
| Zakres prędkości obrotowych napędu głównego (min.- maks.) | 4000-8000 obr./min | ||
| Moc maksymalna wrzeciona dla 40% S6 | 22 kW | ||
| Moment dla wrzeciona dla 40% S6 | 392 Nm | ||
| Rodzaj stożka we wrzecionie | BT-50/SK-50 | ||
| Maksymalna odległość wrzeciona od stołu | 1020 mm | ||
| Rodzaje napędu posuwowego | Bezpośredni | ||
| Opcja 3,5; 4 lub 5 osi | Opcja 4 lub 5 osi | ||
| Przesuwy w osiach [mm] | 630 mm x 1300 mm | ||
| Posuw szybki [m/min] | 18 m/min | ||
| Maksymalny posuw roboczy [m/min] | 10 m/min | ||
| Maksymalne wymiary gabarytowe przedmiotu obrabianego (detalu) | 630 mm x 1300 mm | ||
| Wymiary stołu roboczego [mm] | 600 mm x 1450 mm | ||
| Maksymalna masa przedmiotu obrabianego (detalu) | 1200 kg | ||
| Liczba gniazd narzędziowych w magazynie | 24/32/40 | ||
| Czas wymiany narzędzia | 4 s | ||
| Układ sterowania | Fanuc/Siemens/Heidenhain | ||
| Przygotowanie układu sterowania do standardu STEP-NC | Tak | ||
| Nominalna dokładność pozycjonowania (±) | 3 μm | ||
| Sonda narzędziowa (jest/brak/jaki rodzaj) | Renishaw TS-27R/OTS-27R | ||
| Sonda przedmiotowa (jest/brak/jaki rodzaj) | Renishaw OMP-60 | ||
| Automatyzacja obsługi przedmiotów obrabianych – paletyzacja | |||
| Liczba palet w magazynie | - | ||
| Preferowane systemy paletowe | - | ||
| Automatyzacja obsługi przedmiotów obrabianych – wydzielony dostęp do strefy obróbkowej. | - | ||
| Automatyzacja obsługi przedmiotów obrabianych – dostosowanie dla stanowisk z robotem przemysłowym |  |
||
| Rodzaje chłodzenia narzędzia | Powietrze/emulsja | ||
| Wymiary gabarytowe obrabiarki [cm] | 2700 mm x 3200 mm | ||
| Masa obrabiarki [kg] | 9700 kg | ||
| Korpus - rodzaj materiału | Żeliwo | ||
| Uwagi dodatkowe | https://richo.pl/produkty/pionowe-centraobrobcze/er-vmc/ |
