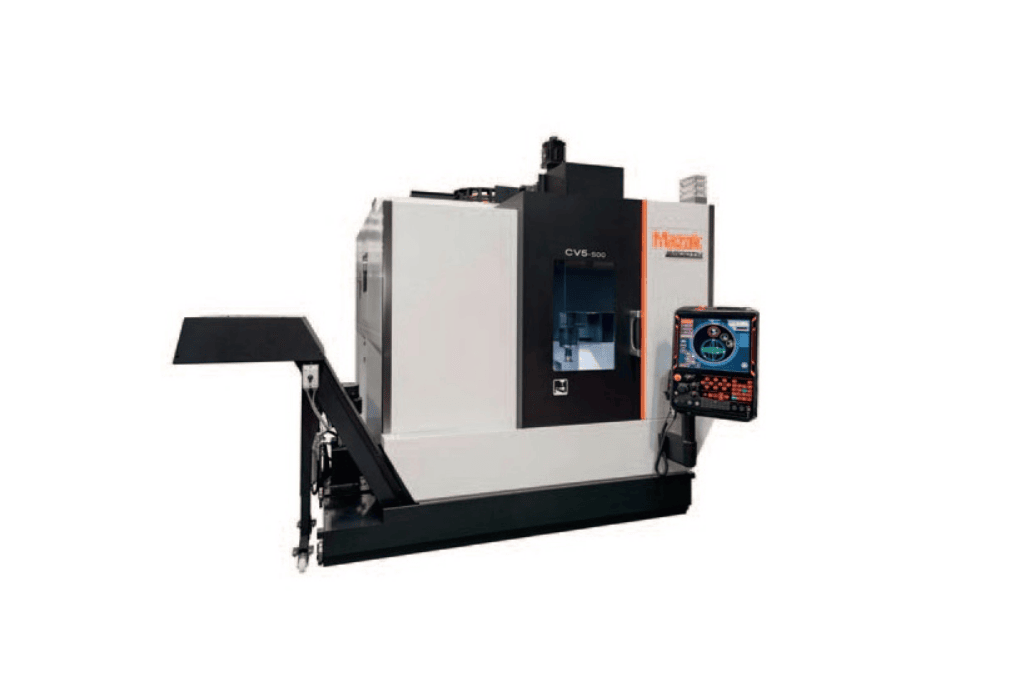

CV5-500 Yamazaki Mazak
| Producent/dystrybutor | Yamazaki Mazak Central Europe Sp. z o.o. Oddział w Polsce Centrum Technologiczne Katowice ul. Trasa Renców 33 40-865 Katowice www.mazakeu.pl |
||
| Model obrabiarki | CV5-500 | ||
| Zastosowanie podstawowe obrabiarki | Obróbka 5-osiowa symultaniczna | ||
| Typ/napęd wrzeciona | Silnik falownikowy AC | ||
| Zakres prędkości obrotowych napędu głównego (min.- maks.) | Standard: 35-12 000 obr./min, opcja: 35-18 000 obr./min |
||
| Moc maksymalna wrzeciona dla 40% S6 | 11 kW (opcja: 15 kW) | ||
| Moment dla wrzeciona dla 40% S6 | 70 Nm (opcja: 59,7 Nm) | ||
| Rodzaj stożka we wrzecionie | SK40 | ||
| Maksymalna odległość wrzeciona od stołu | 565 mm | ||
| Rodzaje napędu posuwowego | Napęd bezpośredni (serwonapęd) | ||
| Opcja 3,5; 4 lub 5 osi | 5 osi | ||
| Przesuwy w osiach [mm] | X = 730 mm, Y = 450 mm, Z = 470 mm | ||
| Posuw szybki [m/min] | 36 m/min | ||
| Maksymalny posuw roboczy [m/min] | 1-36 000 m/min | ||
| Maksymalne wymiary gabarytowe przedmiotu obrabianego (detalu) | Ø 500 x 320 mm | ||
| Wymiary stołu roboczego [mm] | Ø 500 mm | ||
| Maksymalna masa przedmiotu obrabianego (detalu) | 200 kg | ||
| Liczba gniazd narzędziowych w magazynie | 30 szt. (opcja: 48 szt.) | ||
| Czas wymiany narzędzia | 4,6 s (chip-to-chip) | ||
| Układ sterowania | Mazatrol SmoothX | ||
| Przygotowanie układu sterowania do standardu STEP-NC | Tak | ||
| Nominalna dokładność pozycjonowania (±) | +/- 0,005 mm | ||
| Sonda narzędziowa (jest/brak/jaki rodzaj) | Standardowa stykowa, opcjonalnie Renishaw TS27R | ||
| Sonda przedmiotowa (jest/brak/jaki rodzaj) | Opcjonalnie Renishaw RMP600 | ||
| Automatyzacja obsługi przedmiotów obrabianych – paletyzacja |  |
||
| Liczba palet w magazynie | Standardowo 2 | ||
| Preferowane systemy paletowe | brak | ||
| Automatyzacja obsługi przedmiotów obrabianych – wydzielony dostęp do strefy obróbkowej. | Tak | ||
| Automatyzacja obsługi przedmiotów obrabianych – dostosowanie dla stanowisk z robotem przemysłowym | |
||
| Rodzaje chłodzenia narzędzia | Opcjonalnie 0,5 lub 1,5 lub 7 Mpa | ||
| Wymiary gabarytowe obrabiarki [cm] | 257 x 230 x 293 cm | ||
| Masa obrabiarki [kg] | 6500 kg | ||
| Korpus - rodzaj materiału | Żeliwo mechanitowe | ||
| Uwagi dodatkowe | Konfiguracja maszyny dostosowywana do potrzeb klienta |
