Wpływ sił tnących na linię ugięcia płyt warstwowych
płyta warstwowa
płyty warstwowe
ugięcie z uwzględnieniem ścinania
wpływ sił tnących na linię ugięcia
Relacja ugięć WS/WB w zależności od grubości płyty D oraz jej rozpiętości L

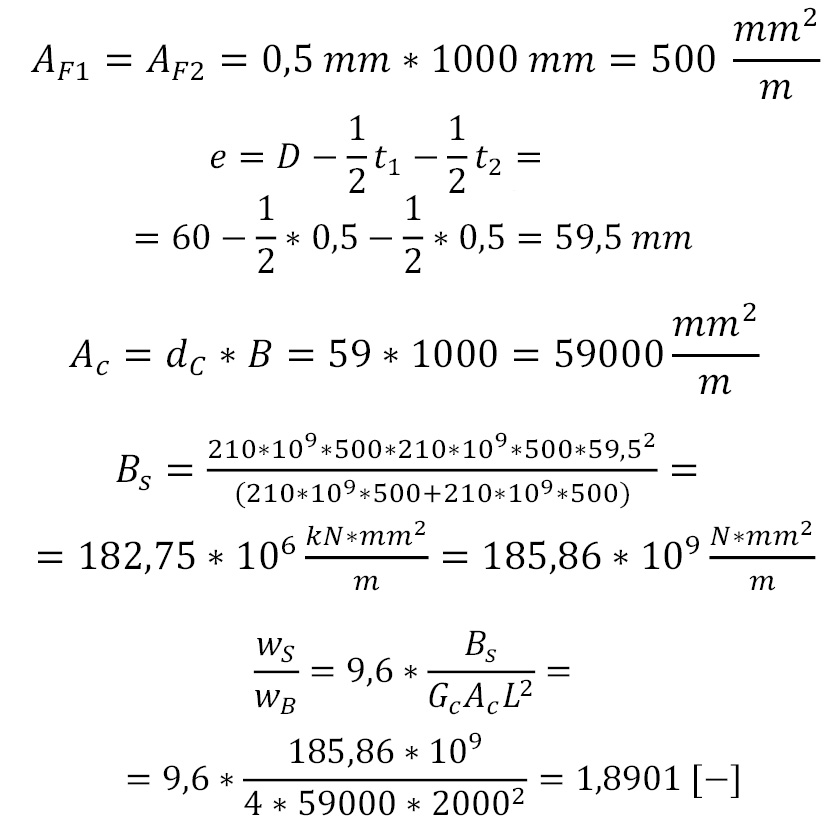

Szczegółowe obliczenia pokazano dla płyty o grubości całkowitej D = 60 mm i rozpiętości przęsła L = 2 m. Obliczenia przeprowadzono na 1 metr szerokości płyty, dla modułu ścinania rdzenia GC = 4,0 MPa.
Wyniki obliczeń dla szerszego zakresu grubości D oraz rozpiętości L przedstawiono w formie wykresów na rys. 2 oraz w tab. 1.
Rozpiętości płyt, przy których wpływ siły tnącej i zginania na wartość ugięcia jest taki sam
; L ≈ 2,75 m dla płyty o grubości D = 60 mm, L ≈ 3,15 m dla płyty o grubości D = 80 mm, L ≈ 3,55 m dla płyty o grubości D = 100 mm, L ≈ 3,90 m dla płyty o [...]
