Nawęglanie wysokotemperaturowe w piecu próżniowym
Porównianie twardości próbek

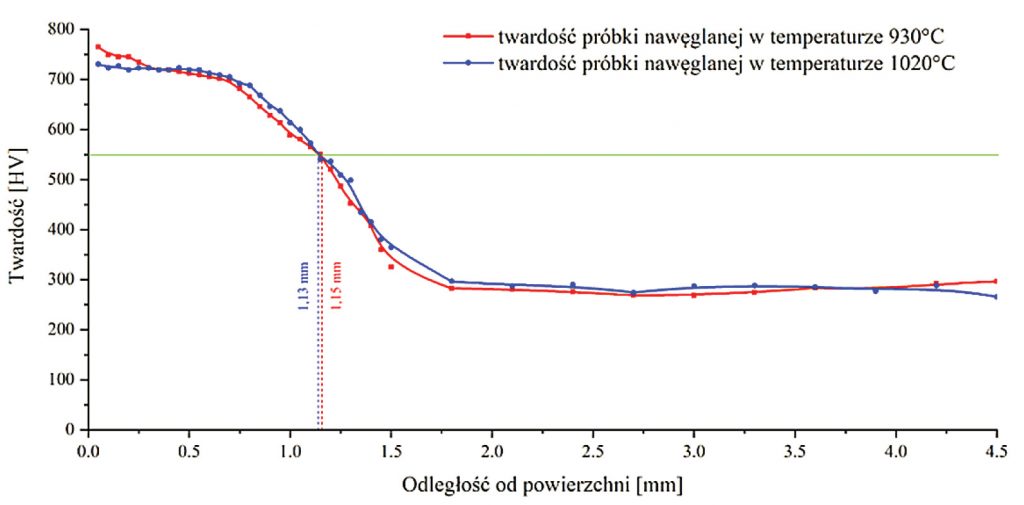

Nawęglanie w obu procesach: w temperaturze 930°C oraz 1020°C wraz z wynikami liniowego rozkładu twardości przedstawiono na rys. 6. Linią zieloną zaznaczono twardość równą 550 HV, czyli wartości, dla której zgodnie z normą PN-EN ISO 2639:2005 określa się koniec warstwy nawęglonej. W założonej symulacji komputerowej z wykorzystaniem programu SimVaC Plus grubość warstwy nawęglonej dla obydwu procesów nawęglania miała wynosić 1 mm. Biorąc pod uwagę otrzymany liniowy rozkład twardości stwierdzono, że grubość warstwy nawęglonej wynosi około 1,15 mm dla próbki nawęglanej w temperaturze 930°C oraz 1,13 mm dla próbki nawęglanej w temperaturze 1020°C.
Na koniec - nawęglanie wysokotemperaturowe i jego rezultaty
W wyniku przeprowadzonych badań strukturalnych ustalono, że otrzymane warstwy nawęglone w [...]
Co tydzień otrzymaj od nas porządną dawkę wiedzy o branży przemysłowej!
