Monitorowanie wybranych parametrów urządzeń technicznych. Nowe rozwiązania Centralnego Laboratorium Dozoru Technicznego
Rodzaje systemów monitorowania wykorzystywane przez Centralne Laboratorium Dozoru Technicznego
Aktualnie CLDT wykorzystuje kilka systemów monitorowania. Podział dostępnych rozwiązań przedstawiono na rys. 3.
Dobór konkretnego systemu monitorowania lub ich kombinacji wymaga indywidualnego podejścia i szczegółowej charakterystyki danego zagadnienia. W zależności od dynamiki zmian możliwe jest stosowanie monitoringu ciągłego lub monitoringu okresowego.
Monitoring ciągły
Monitoring ciągły definiuje się jako długotrwały, liczony w miesiącach lub nawet latach, pomiar i rejestrację określonych parametrów. Ten rodzaj monitoringu jest wskazany do stosowania w najbardziej newralgicznych przypadkach, w których nagła zmiana jakiegoś czynnika może prowadzić do wystąpienia awarii.
Monitoring okresowy
Monitoring okresowy to z kolei zwiększona częstość wykonywania określonych badań i pomiarów. Standardowe badania diagnostyczne przeprowadza się zazwyczaj w okresie postojów remontowych lub podczas badań technicznych (tzw. inspekcji), które są realizowane np. co kilka lat. Istnieją sytuacje, w których wskazane jest przeprowadzanie dodatkowych kontroli co kilka tygodni lub kilka miesięcy.
Monitorowanie z wykorzystaniem metody emisji akustycznej (AE)
Emisja akustyczna to metoda badawcza, która często znajduje zastosowanie do monitorowania stanu technicznego konstrukcji. Rozwój uszkodzeń i związane z nimi zjawiska, np. generowanie, a następnie propagacja fal sprężystych, mogą być wykrywane przez czujniki piezoelektryczne. Istotną zaletą badań metodą emisji akustycznej jest fakt, że czujniki rejestrują zdarzenia mające swoje źródło nie tylko w strefie montażu czujnika, ale i poza nią. Dzięki wykorzystaniu odpowiedniej liczby czujników możliwa jest dokładna lokalizacja miejsca generowania tych fal (miejsca uszkodzenia).

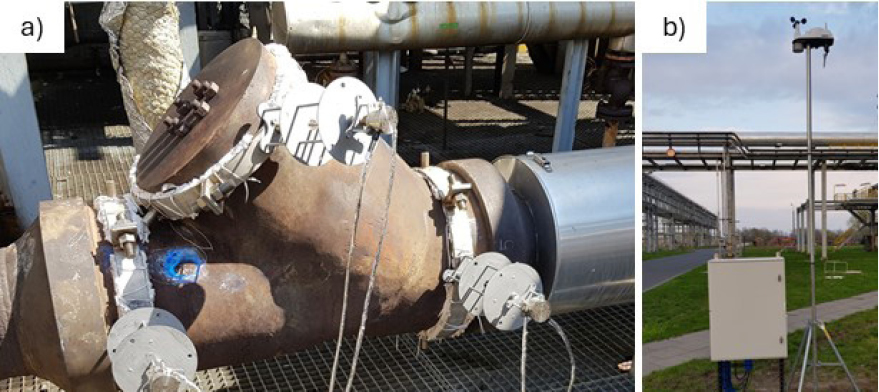

System do monitorowania z wykorzystaniem metody emisji akustycznej składa się z czujników AE, autonomicznego systemu pomiarowego wraz z komputerem przemysłowym, modułu do przesyłu danych oraz pozostałych elementów, tj. przewodów łączących, uchwytów montażowych itp. Dostępne wyposażenie pozwala na prowadzenie pomiarów również w warunkach podwyższonej temperatury, a także w strefach zagrożenia wybuchem (dyrektywa ATEX). Układ pomiarowy może być dodatkowo wyposażony w mobilną stację pogodową, która pozwala na skorelowanie sygnałów emisji akustycznej z ewentualnymi zjawiskami pogodowymi. Przykład elementów systemu monitorowania wykorzystującego metodę emisji akustycznej przedstawiono na rys. 4.

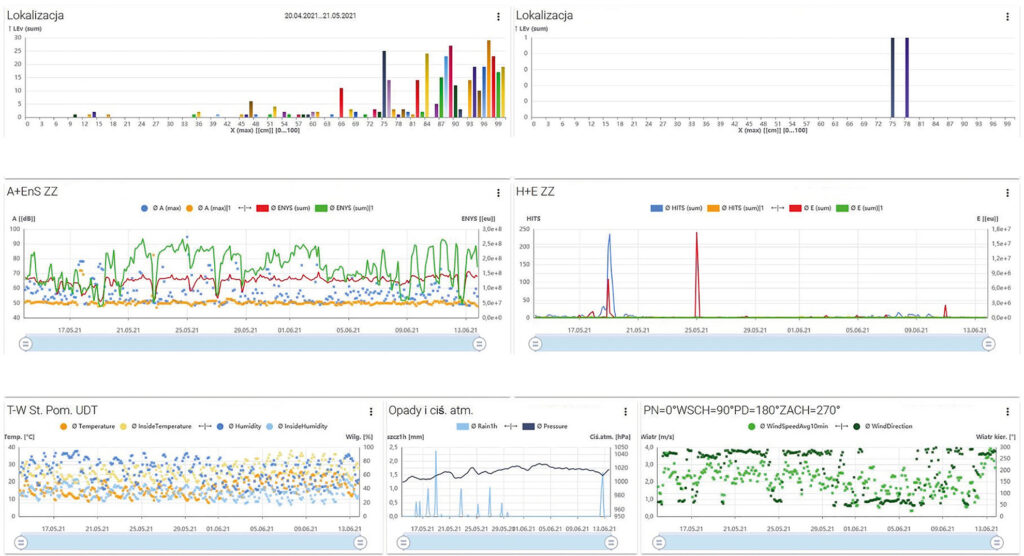

Podczas realizacji pomiarów przy monitoringu okresowym dane pomiarowe mogą być analizowane przez personel bezpośrednio w trakcie prowadzenia badania. Ciągłe badanie monitorujące wymaga użycia specjalistycznego oprogramowania, które pozwala na autonomiczne działanie systemu oraz przesył danych i ich późniejszą wizualizację przez ekspertów Centralnego Laboratorium Dozoru Technicznego. Przykładowe wyniki pomiarów przedstawiono na rys. 5.
Monitorowanie z wykorzystaniem metody emisji akustycznej znajduje zastosowanie w następujących grupach urządzeń:
- zbiorniki magazynowe o osi pionowej (dna i płaszcze zbiorników),
- urządzenia ciśnieniowe (zbiorniki, reaktory, kolumny, rurociągi technologiczne itp.),
- inne konstrukcje, np. mosty stalowe, zasuwy i zawory.
Pomiary drgań
Mówiąc o pomiarze drgań, warto podkreślić, że pomiarom poddawane są drgania mechaniczne. Tak jak wspomniano wcześniej, działanie zbyt dużych drgań może oddziaływać niekorzystnie na urządzenia wirujące, obiekty znajdujące się w ich sąsiedztwie czy rurociągi. Monitoring drgań wykorzystywany przez CLDT realizowany jest za pomocą specjalnych czujników do pomiaru drgań lub szybkoklatkowej kamery wzmacniającej ruch i drgania.
