Metodyka kontroli gwintowych sprawdzianów pierścieniowych

Autorzy: mgr inż. Przemysław Poliński , prof. dr hab. inż. Grzegorz Budzik , dr inż. Maciej Pytel
Data publikacji: 24.08.2022 r. Numer wydania: Stal 7-8/2022

gwintowe sprawdziany pierścieniowe gwinty kontrola gwintów kontrola jakości połączenia gwintowane połączenie gwintowane

Pomiar średnicy podziałowej

Najbardziej rozpowszechnioną metodą wzorcowania sprawdzianów gwintowych pierścieniowych stosowaną w laboratoriach wzorcujących jest metoda polegająca na pomiarze średnicy podziałowej za pomocą trzpienia typu T, poprzez zastosowanie długościomierza uniwersalnego. Schemat pomiaru przedstawia rys. 3. Realizację pomiarów w warunkach laboratoryjnym przedstawiono na rys. 4.

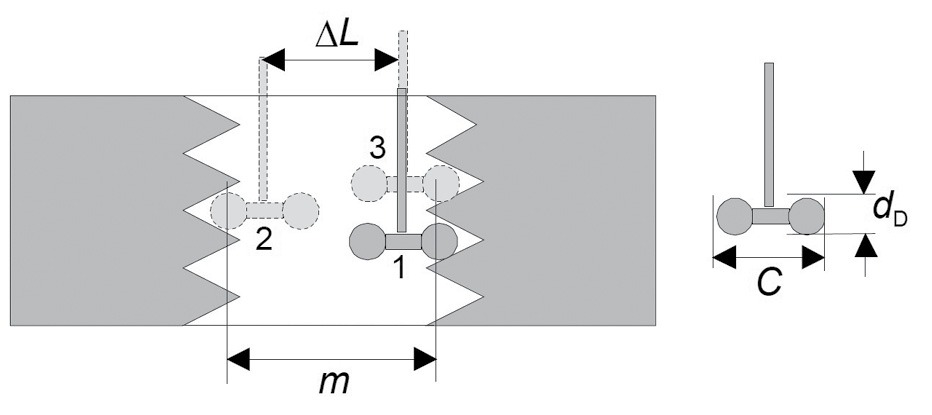

STAL-7-8-22-Przemyslaw-Polinski-KONTROLA-GWINTOWYCH-SPRAWDZIANOW-PIERSCIENIOWYCH-RYS-3 — Rys. 3. Wzorcowanie sprawdzianu gwintowego pierścieniowego za pomocą trzpienia typu T [4] ; rys.: autorzy

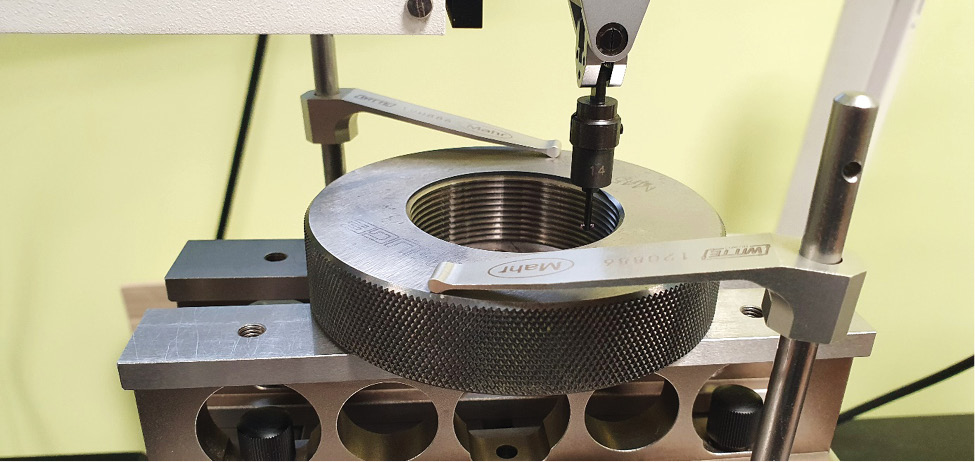

STAL-7-8-22-Przemyslaw-Polinski-KONTROLA-GWINTOWYCH-SPRAWDZIANOW-PIERSCIENIOWYCH-RYS-4 — Rys. 4. Pomiar średnicy podziałowej pierścienia gwintowego za pomocą trzpienia typu T na długościomierzu uniwersalnym Precimar ULM 520 S-E firmy Mahr [źródło własne]

Pomiar na maszynie współrzędnościowej CMM

Alternatywną metodą pomiarów parametrów sprawdzianów gwintowych pierścieniowych jest też pomiar na maszynie współrzędnościowej CMM z użyciem dedykowanego oprogramowania. Techniką współrzędnościową mierzy się zazwyczaj sprawdziany gwintowe pierścieniowe o [...]
