Diagnostyka techniczna maszyn elektrycznych – analiza sygnałów

Podobnie ściśle zdefiniowana jest częstotliwość udarów wywołana uszkodzeniem kulki/wałka ƒk, częstotliwość udarów wywołana defektem koszyka lub niejednakowym wymiarem elementów tocznych ƒc. Na rys. 2 przedstawiono fragment sygnału generowanego przez uszkodzone łożysko, zarejestrowanego przez czujnik drgań.

URU-4-21-diagnostyka-Adam-Biernat-DIAGNOSTYKA-TECHNICZNA-MASZYN-ELEKTRYCZNYCH-rys-2

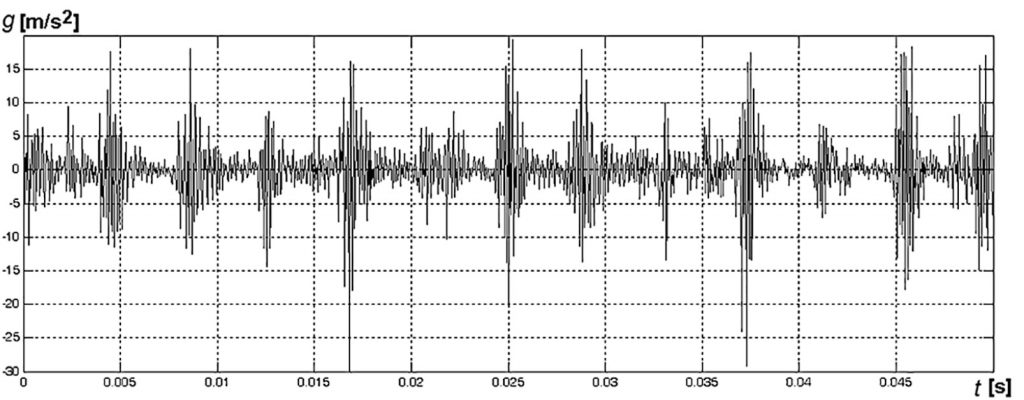

Rys. 2. Chwilowy przebieg przyspieszenia drgań radialnych wywołanych uszkodzeniem bieżni wewnętrznej i zewnętrznej łożyska

Analiza zarejestrowanego sygnału diagnostycznego polegać będzie więc na stwierdzeniu, czy w sygnale pomiarowym pojawiają się składowe częstotliwościowe charakterystyczne dla danego uszkodzenia łożyska. W tym celu należy więc wyznaczyć widmo sygnału pomiarowego. Na rys. 3 przedstawiono widmo drgań korpusu silnika elektrycznego z łożyskiem z uszkodzoną bieżnią wewnętrzną. Wyraźnie widoczny jest więc skomplikowany charakter drgań – strzałkami zaznaczono zakres występowania drgań rezonansowych.

Odnalezienie poszukiwanych składowych częstotliwościowych w niskoczęstotliwościowym zakresie widma sygnału pomiarowego nie jest proste. Wymaga dużego doświadczenia, gdyż często mamy do czynienia ze zjawiskiem modulacji z prędkością obrotową. Poszukiwana składowa częstotliwościowa lub jej wyższa harmoniczna, świadcząca [...]
