Bezpieczeństwo funkcjonalne układów sterowania elektropneumatycznego – cz. I

By oszacować poziom zapewnienia bezpieczeństwa PL układu sterowania elektromagnetycznego, można skorzystać z narzędzi oprogramowania SISTEMA. Opracowano je w Instytucie Bezpieczeństwa Pracy IFA (Institut für Arbeitsschutz). Baza danych i narzędzi oprogramowania SISTEMA służy do oceny bezpieczeństwa funkcjonalnego różnych układów sterowania elektropneumatycznego. Przykłady oceny bezpieczeństwa funkcjonalnego układów sterowania elektropneumatycznego zostały przedstawione na podstawie danych zamieszczonych w IFA Report 2/2017e Functional safety of machine controls.

Kategoria 1 bezpieczeństwa funkcjonalnego

Przeprowadzono ocenę bezpieczeństwa funkcjonalnego układu sterowania elektropneumatycznego ze strukturą bezpieczeństwa kategorii 1 (rys. 2).

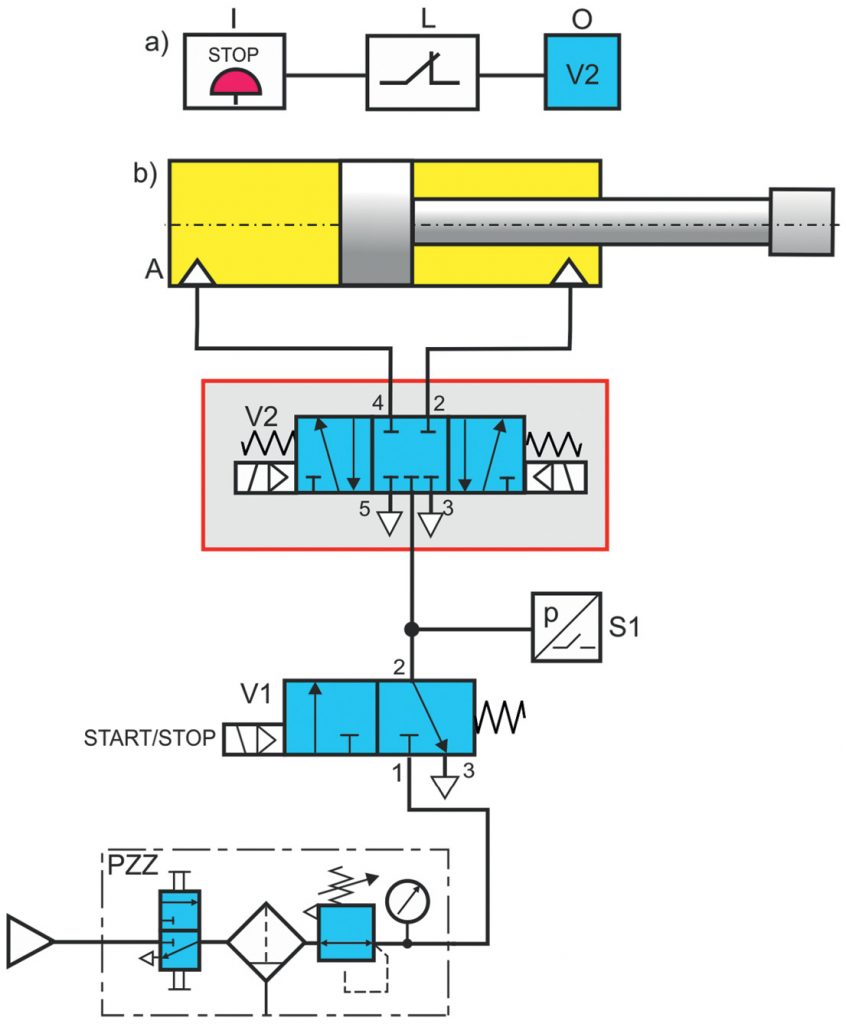

Na rys. 2a zamieszczono schemat blokowy architektury jednokanałowej kategorii 1 z blokiem wejściowym I (Input) zawierającym wyłącznik STOP AWARYJNY. Znajduje się tam również blok logiczny L (Logic) zawierający przekaźnik bezpieczeństwa i blok wyjściowy O (Output) zawierający zawór pneumatyczny V2 [...]
