Analiza możliwości kształtowania rowków za pomocą wysokociśnieniowego strumienia wodno-ściernego w stopie aluminium

Na podstawie otrzymanych funkcji aproksymacyjnych, w celu zobrazowania zależności wpływu wybranych istotnych parametrów technologicznych na możliwości kształtowania rowków w badanym stopie aluminium, wyznaczono wykresy obrazujące odpowiednie zależności wielkości wejściowych na daną wielkość wyjściową.

Podsumowanie - kształtowanie rowków w stopie aluminium

Przeprowadzone badania wykazały więc, że istnieje możliwość kształtowania rowków w stopie aluminium AW-7075 przy pomocy wysokociśnieniowego strumienia wodno-ściernego.

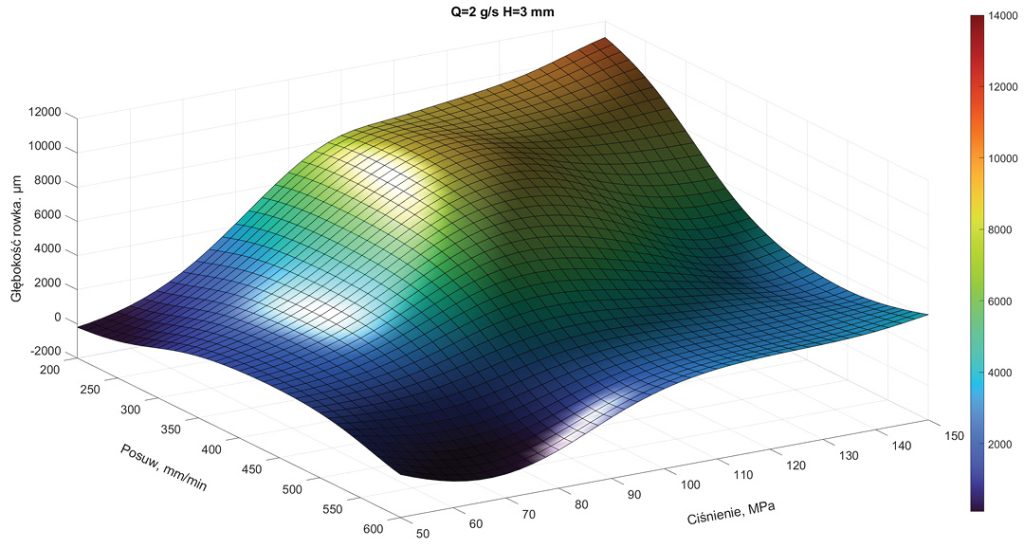

Z przedstawionego wykresu 3D zależności głębokości rowka od ciśnienia roboczego a także prędkości posuwu (rys. 6) wynika, że głębokość kształtowanego rowka wzrasta wraz ze wzrostem ciśnienia roboczego wody jak również malejącym posuwem roboczym głowicy roboczej. Spowodowane jest to tym, że przy większym ciśnieniu roboczym ziarna ścierne osiągają większe prędkości na wyjściu z dyszy, co zatem przekłada się na potencjał skrawny strumienia wodno-ściernego. Natomiast zmniejszenie prędkości posuwu głowicy zwiększa kontakt strumienia cieczy pod wysokim ciśnieniem z małym obszarem obrabianej powierzchni w jednostce czasu.
