Analiza możliwości cięcia laserowego 3D za pomocą lasera gazowego CO2

Generowanie podpory

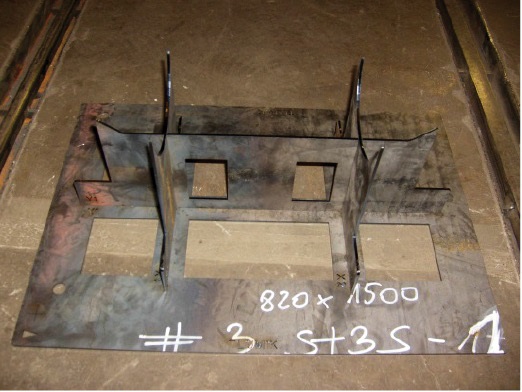

W kolejnym kroku przygotowano podporę przeznaczoną do obrabianego elementu przestrzennego. Po określeniu miejsc, w których mają wystąpić podpory, oraz na podstawie geometrii modelu oprogramowanie TruTops Cell samoczynnie generuje układ podpory i mocowania, po czym definiowany jest też punkt zerowy. Czynności te wykonywane są za pomocą oprogramowania, natomiast dalszy etap wytwarzania podpory odbywa się za pomocą maszyny TruLaser Cell 7040 (rys. 8). Na bazie sporządzonego programu wycinane są elementy złożeniowe układu podporowego i mocowania, po czym jest on składany w całość, tworząc tym samym podporę dedykowaną pod dany element (rys. 9).
